Die Audio-Video over Cat-Verlängerung ATEN VE300 lässt sich nahtlos in Installationen integrieren, die auf dem A/V-Matrix-Switch für Kat. 5-Kabel VM0808T oder VM1616T basieren.
Dank der exklusiven, von ATEN entwickelten Signalkompensation können Sie mit der VGA-Verlängerung VE300 den Übertragungsweg zwischen der A/V-Signalquelle und dem Anzeigegerät auf bis zu 150 m erweitern und dabei Auflösungen von 1600 x 1200 (beim VE300R) bzw. auf bis zu 300 m erweitern und Auflösungen von 1280 x 1024 (beim VE300RQ) übertragen.
Das A/V-Verlängerungs-System für VGA und Stereo-Audio besteht aus einer lokalen Sende- (VE300T) sowie einer Empfangseinheit (VE300R oder VE300RQ) für die Gegenstelle, die über ein verdrilltes Kat. 5e-Kabel verbunden werden.
Da der Extender den Zugriff auf eine A/V-Signalquelle über große Entfernung zulässt, ist der ATEN VE300 die ideale Lösung für Installationen wie z.B. Baustellen, Fertigungsstätten, Steuerungs- oder Überwachungszentren, wo das System selbst an einem sicheren Platz aufgestellt werden muss, während der Bildschirm an einem für die Öffentlichkeit gut zugänglichen Ort platziert ist.
Um eine optimale Bildqualität über große Entfernungen zu gewährleisten, bietet der VE300RQ einen Regler für die RGB-Laufzeitkompensation, mit dem Sie das RGB-Signal manuell abstimmen können. Die Synchronisationsfunktion korrigiert die Phasen- und Laufzeitfehler, die bei langen Übertragungswegen auftreten, und speichert die jeweiligen Einstellungen.

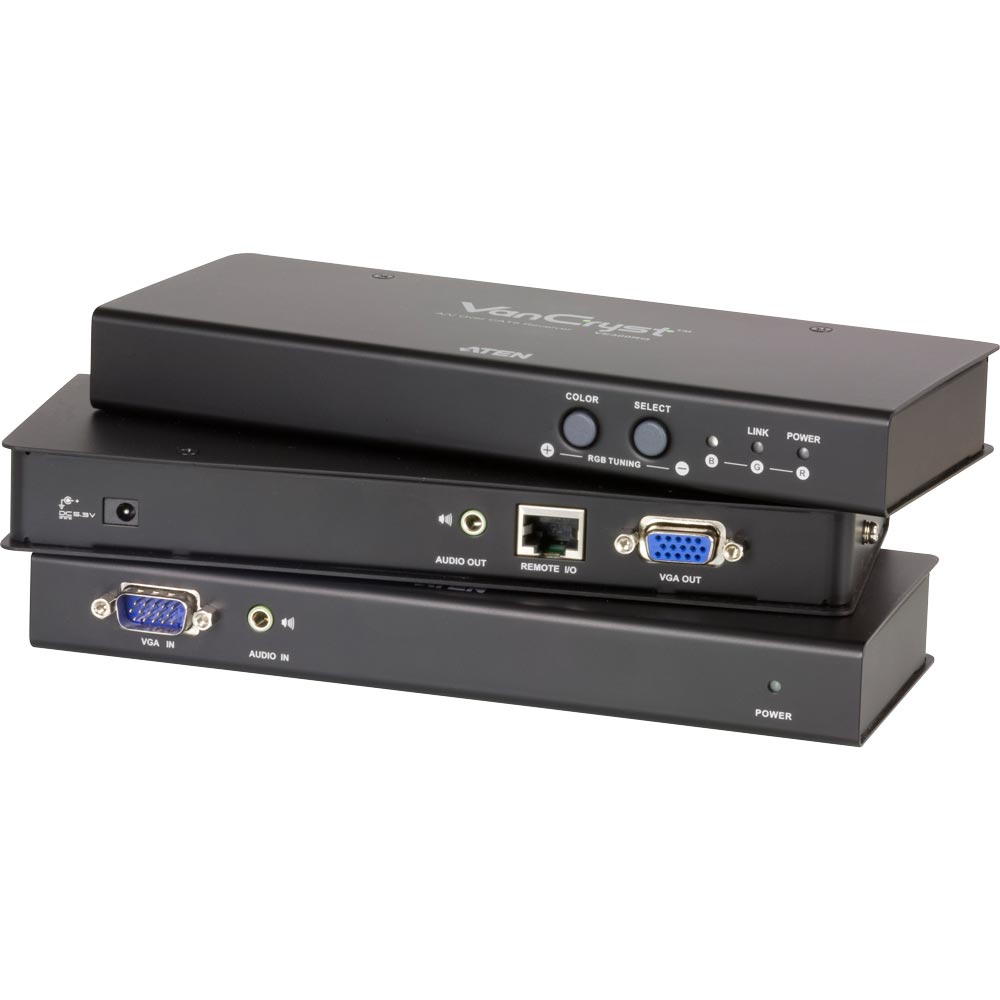

Sendeeinheit des A/V over Cat-Systems:
Empfangseinheiten des A/V over Cat-Systems:
Anschlüsse | VE300T | VE300R | VE300RQ |
---|---|---|---|
Grafikeingänge | |||
1 x VGA (HDB-15 Stecker) (blau) |
-- | ||
Grafikausgänge | |||
1 x VGA (HDB-15 Buchse) (blau) | 1 x VGA (HDB-15 Buchse) (blau) | 1 x VGA (HDB-15 Buchse) (blau) | |
Audio-Eingänge | |||
Stereo | 1 x Mini-Stereo-Buchse (grün) | -- | |
Audio-Ausgang | |||
Stereo | 1 x Mini-Stereo-Buchse (grün) | 1 x Mini-Stereo-Buchse (grün) | 1 x Mini-Stereo-Buchse (grün) |
Weitere Anschlüsse | |||
Signalübertragung: Gerät an Gerät | 1 x RJ-45 Buchse | 1 x RJ-45 Buchse | 1 x RJ-45 Buchse |
Stromversorgung | 1 Stromeingangsbuchse (schwarz) | 1 Stromeingangsbuchse (schwarz) | 1 Stromeingangsbuchse (schwarz) |
Schalter | VE300T | VE300R | VE300RQ |
Kompensation / erhöhen | -- | 1 x Drucktaste | -- |
Kompensation / verringern | -- | 1 x Drucktaste | -- |
Farbe / erhöhen | -- | -- | 1 x Drucktaste |
Auswahl / verringern | -- | -- | 1 x Drucktaste |
LED-Anzeigen | VE300T | VE300R | VE300RQ |
Betrieb | 1 (grün) | 1 (grün) | -- |
Verbindung | -- | 1 (orange) | -- |
Bildkompensation | -- | 1 (blau) | -- |
B | -- | -- | 1 (blau) |
G / Verbindung | -- | -- | 1 (grün/orange) |
R / Betrieb | -- | -- | 1 (rot/grün) |
Grafik | VE300T | VE300R | VE300RQ |
-- |
1920 x 1200 bei 60 Hz (30 m); |
1920 x 1200 bei 60 Hz (150 m); 1280 x 1024 bei 60 Hz (300 m) |
|
Stromverbrauch | VE300T | VE300R | VE300RQ |
5,3 V=, 2,61 W | 5,3 V=, 4,00 W | 5,3 V=, 4,32 W | |
Umgebung | VE300T | VE300R | VE300RQ |
Betriebstemperatur | 0 bis 50 °C | ||
Lagertemperatur | -20 bis 60 °C | ||
Luftfeuchtigkeit | 0 bis 80% RL, nicht kondensierend | ||
Physische Eigenschaften | VE500T | VE500R | VE500RQ |
Gehäuse | Metall | Metall | Metall |
Gewicht | 0,47 kg | 0,47 kg | 0,47 kg |
Abmessungen (L x B x H) | 20,20 x 8,20 x 2,50 cm | 20,20 x 8,20 x 2,50 cm | 20,20 x 8,20 x 2,50 cm |
Anschlüsse | VE300T | VE300R | VE300RQ |
---|---|---|---|
Grafikeingänge | |||
1 x VGA (HDB-15 Stecker) (blau) |
-- | ||
Grafikausgänge | |||
1 x VGA (HDB-15 Buchse) (blau) | 1 x VGA (HDB-15 Buchse) (blau) | 1 x VGA (HDB-15 Buchse) (blau) | |
Audio-Eingänge | |||
Stereo | 1 x Mini-Stereo-Buchse (grün) | -- | |
Audio-Ausgang | |||
Stereo | 1 x Mini-Stereo-Buchse (grün) | 1 x Mini-Stereo-Buchse (grün) | 1 x Mini-Stereo-Buchse (grün) |
Weitere Anschlüsse | |||
Signalübertragung: Gerät an Gerät | 1 x RJ-45 Buchse | 1 x RJ-45 Buchse | 1 x RJ-45 Buchse |
Stromversorgung | 1 Stromeingangsbuchse (schwarz) | 1 Stromeingangsbuchse (schwarz) | 1 Stromeingangsbuchse (schwarz) |
Schalter | VE300T | VE300R | VE300RQ |
Kompensation / erhöhen | -- | 1 x Drucktaste | -- |
Kompensation / verringern | -- | 1 x Drucktaste | -- |
Farbe / erhöhen | -- | -- | 1 x Drucktaste |
Auswahl / verringern | -- | -- | 1 x Drucktaste |
LED-Anzeigen | VE300T | VE300R | VE300RQ |
Betrieb | 1 (grün) | 1 (grün) | -- |
Verbindung | -- | 1 (orange) | -- |
Bildkompensation | -- | 1 (blau) | -- |
B | -- | -- | 1 (blau) |
G / Verbindung | -- | -- | 1 (grün/orange) |
R / Betrieb | -- | -- | 1 (rot/grün) |
Grafik | VE300T | VE300R | VE300RQ |
-- |
1920 x 1200 bei 60 Hz (30 m); |
1920 x 1200 bei 60 Hz (150 m); 1280 x 1024 bei 60 Hz (300 m) |
|
Stromverbrauch | VE300T | VE300R | VE300RQ |
5,3 V=, 2,61 W | 5,3 V=, 4,00 W | 5,3 V=, 4,32 W | |
Umgebung | VE300T | VE300R | VE300RQ |
Betriebstemperatur | 0 bis 50 °C | ||
Lagertemperatur | -20 bis 60 °C | ||
Luftfeuchtigkeit | 0 bis 80% RL, nicht kondensierend | ||
Physische Eigenschaften | VE500T | VE500R | VE500RQ |
Gehäuse | Metall | Metall | Metall |
Gewicht | 0,47 kg | 0,47 kg | 0,47 kg |
Abmessungen (L x B x H) | 20,20 x 8,20 x 2,50 cm | 20,20 x 8,20 x 2,50 cm | 20,20 x 8,20 x 2,50 cm |
