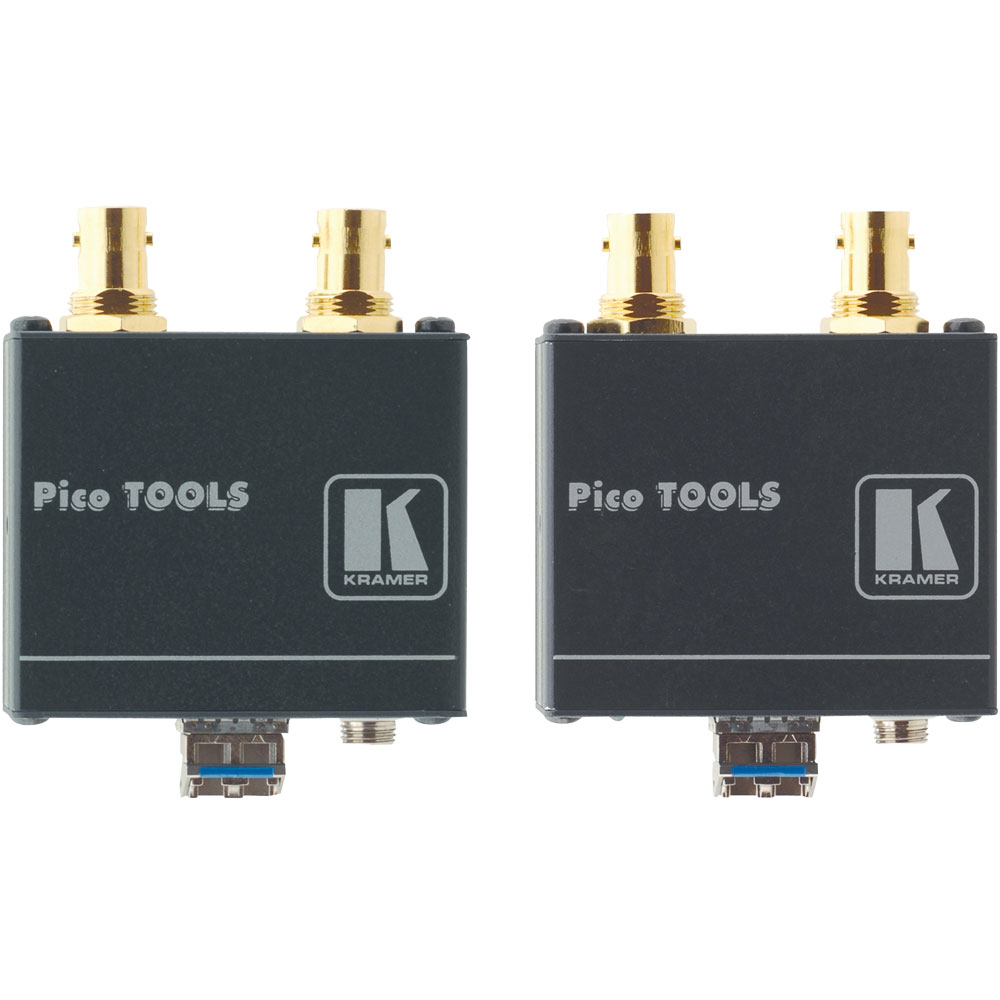

Der 3G HD-SDI Extender über Single Mode Glasfaserkabel 690R/T von Kramer besteht aus einem Gerätepaar (Empfänger und Übertrager) und Verlängert den Übertragungsweg von vier digitalen 3G HD−SDI Videokanälen auf bis zu 10 Kilometer.
Das zweikalagige LWL-Extender-SET Kramer 690R/T für SDI−Signale bis 3G HD−SDI unterstützt den Multinorm-Betrieb und HDTV-Auflösungen.

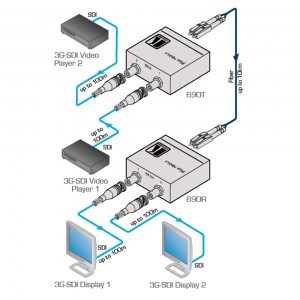

Der Hochleistungs-LWL-Sender 690T wandelt die digitalen SDI-Signale von zwei 3G HD−SDI Kanälen in optische Single Mode LWL-Signal, die über bis zu 10 km lange Singlemode LWL−Kabel mit LC-Steckern übertragen werden. Der Hochleistungs-LWL-Empfänger 690R dekodiert die optischen Signale und wandelt sie in die zwei originalen SDI−Formate zurück.
Das System ist kompatibel mit der LWL−Matrix Kramer VS−44FO und Kramer VS−88FO.
Technische Daten des LWL 3G HD-SDI-Extender-Sets via Singlemode LWL: 690R/T von Kramer | ||
---|---|---|
Kramer 690T | Kramer 690R | |
Eingänge | 2x SD/HD/3G HD-SDI mit BNC-Buchse | Zwei Single Mode (9/125) mit LC-Buchsen |
Ausgänge | Zwei Single Mode (9/125) mit LC-Buchsen | 2x SD/HD/3G HD-SDI mit BNC-Buchse |
Bandbreite | Bis 3 GBit/s pro Eingang | |
LWL-Reichweite | 10 km für 3G HD-SDI | |
Entzerrung | 200 m für SDI, 100 m für 3G HD-SDI | |
LWL-Anschlüsse | 2x Single Mode LWL mit LC-Buchsen | 2x Single Mode LWL mit LC-Buchsen |
Status-LEDs | On | On |
Stromversorgung | 5 VC, 350 mA | 5 VC, 350 mA |
Betriebstemperatur | 0° bis +40° C | 0° bis +40° C |
Lagertemperatur | −40° bis +70° C | −40° bis +70° C |
Luftfeuchte | 10 % bis 90 % rel. Luftfeuchtigkeit, nicht−kondensierend | |
Abmessunegn (BxTxH) | 6,2 cm x 5,2 cm x 2,4 cm | 6,2 cm x 5,2 cm x 2,4 cm |
Gewicht | ca. 140 g (0,14 kg) | ca. 140 g (0,14 kg) |
Zubhör | Netzteil | Netzteil |
Optionales Zubehör | 19 Zoll Rackadapter RK−4PT |
Technische Daten des LWL 3G HD-SDI-Extender-Sets via Singlemode LWL: 690R/T von Kramer | ||
---|---|---|
Kramer 690T | Kramer 690R | |
Eingänge | 2x SD/HD/3G HD-SDI mit BNC-Buchse | Zwei Single Mode (9/125) mit LC-Buchsen |
Ausgänge | Zwei Single Mode (9/125) mit LC-Buchsen | 2x SD/HD/3G HD-SDI mit BNC-Buchse |
Bandbreite | Bis 3 GBit/s pro Eingang | |
LWL-Reichweite | 10 km für 3G HD-SDI | |
Entzerrung | 200 m für SDI, 100 m für 3G HD-SDI | |
LWL-Anschlüsse | 2x Single Mode LWL mit LC-Buchsen | 2x Single Mode LWL mit LC-Buchsen |
Status-LEDs | On | On |
Stromversorgung | 5 VC, 350 mA | 5 VC, 350 mA |
Betriebstemperatur | 0° bis +40° C | 0° bis +40° C |
Lagertemperatur | −40° bis +70° C | −40° bis +70° C |
Luftfeuchte | 10 % bis 90 % rel. Luftfeuchtigkeit, nicht−kondensierend | |
Abmessunegn (BxTxH) | 6,2 cm x 5,2 cm x 2,4 cm | 6,2 cm x 5,2 cm x 2,4 cm |
Gewicht | ca. 140 g (0,14 kg) | ca. 140 g (0,14 kg) |
Zubhör | Netzteil | Netzteil |
Optionales Zubehör | 19 Zoll Rackadapter RK−4PT |
