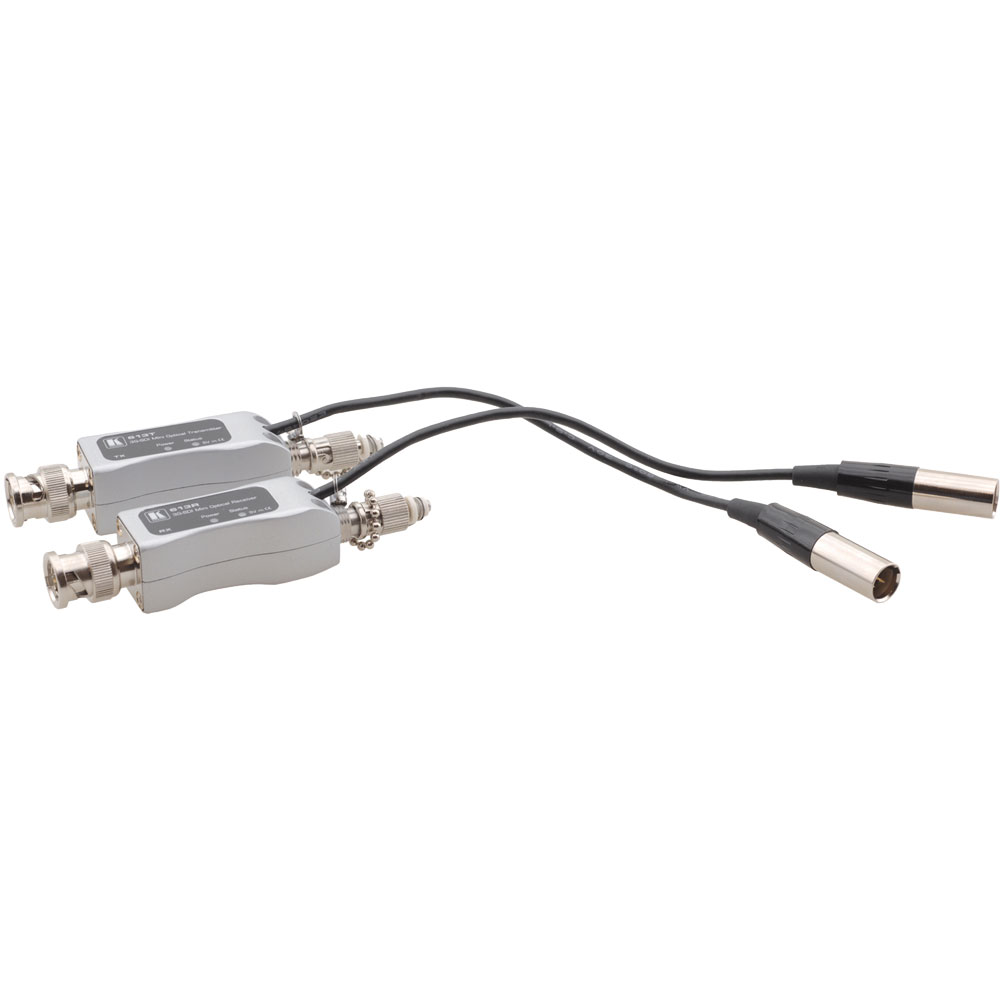

Der 3G HD-SDI Extender über ein Singlemode Glasfaserkabel 613R/T von Kramer besteht aus einem Gerätepaar (Empfänger und Übertrager) und Verlängert den Übertragungsweg von digitalen 3G HD−SDI Videosignale auf bis zu 30 Kilometer.
Das Mini LWL-Extender-SET Kramer 613R/T unterstützt den Multinorm-Betrieb und Auflösungen bis 1080p.

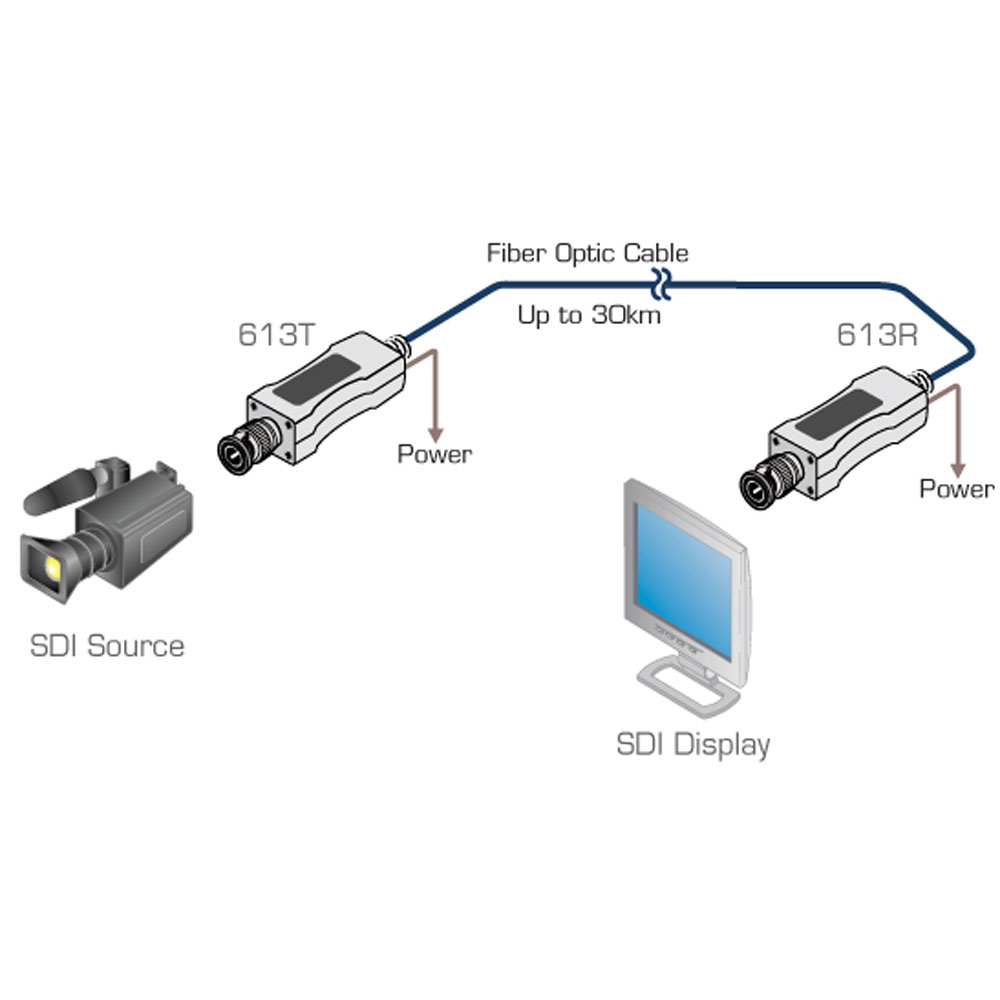

Der Sender 613T wandelt das digitale SDI-Signal in ein optisches Lichtwellensignal, das über ein bis zu 30 km langes Single Mode LWL−Kabel übertragen wird. Der Empfänger 613R dekodiert die optischen Signale zurück in das ursprüngliche digitale SDI-Videoformat.
Technische Daten des LWL Mini 3G HD-SDI-Extender-Sets via LWL: 613R/T von Kramer | ||
---|---|---|
Kramer 613R | Kramer 613T | |
Eingang | 1x ST-Stecker für LWL | 1x BNC 75 Ω für SDI, HD−SDI, 3G HD−SDI |
Ausgang | 1x BNC 75 Ω für SDI, HD−SDI, 3G HD−SDI | 1x ST-Stecker für LWL |
Max. Datenrate | 3 GBit/s | |
Max. Reichweite | 30 km mit 3G HD−SDI (1080p) | |
Standards | SMPTE 424M (3G−SDI); SMPTE 292M (HD−SDI); SMPTE 259M (SD−SDI, SDI, DVB−ASI) | |
Max. Auflösung | WUXGA @ 60 Hz (1,65 GBit/s) | |
Stromversorgung | 5 VDC, 1,5 A | 5 VDC, 1,5 A |
Umweltbedingungen | ||
Betriebstemperatur | −20 °C bis +70 °C | −20 °C bis +70 °C |
Lagertemperatur | −30 bis 85 °C | −30 bis 85 °C; |
Luftfeuchte | 5 bis 95 % relative Luftfeuchtigkeit, nicht-kondensierend | |
Physikalische Eigenschaften | ||
Abmessunegn (BxTxH) | 1,9 cm x 8,3 cm x 1,9 cm | 1,9 cm x 8,3 cm x 1,9 cm |
Gewicht | ca. 100 g | ca. 100 g |
Zubhör | ||
2x Netzteile: Je 1 Netzteil pro Gerät (im Lieferumfang enthalten) |
