Der Kramer TP−590TXR ist ein Hochleistungs−Übertrager mit HDBaseT 2.0 Technik für HDMI, USB 2.0, Audio, bidirektionales RS−232 und IR und hat eine vergrößerte Reichweite.
Funktionsweise des HDBaseT 2.0 Transmitters TP-590TXR von Kramer

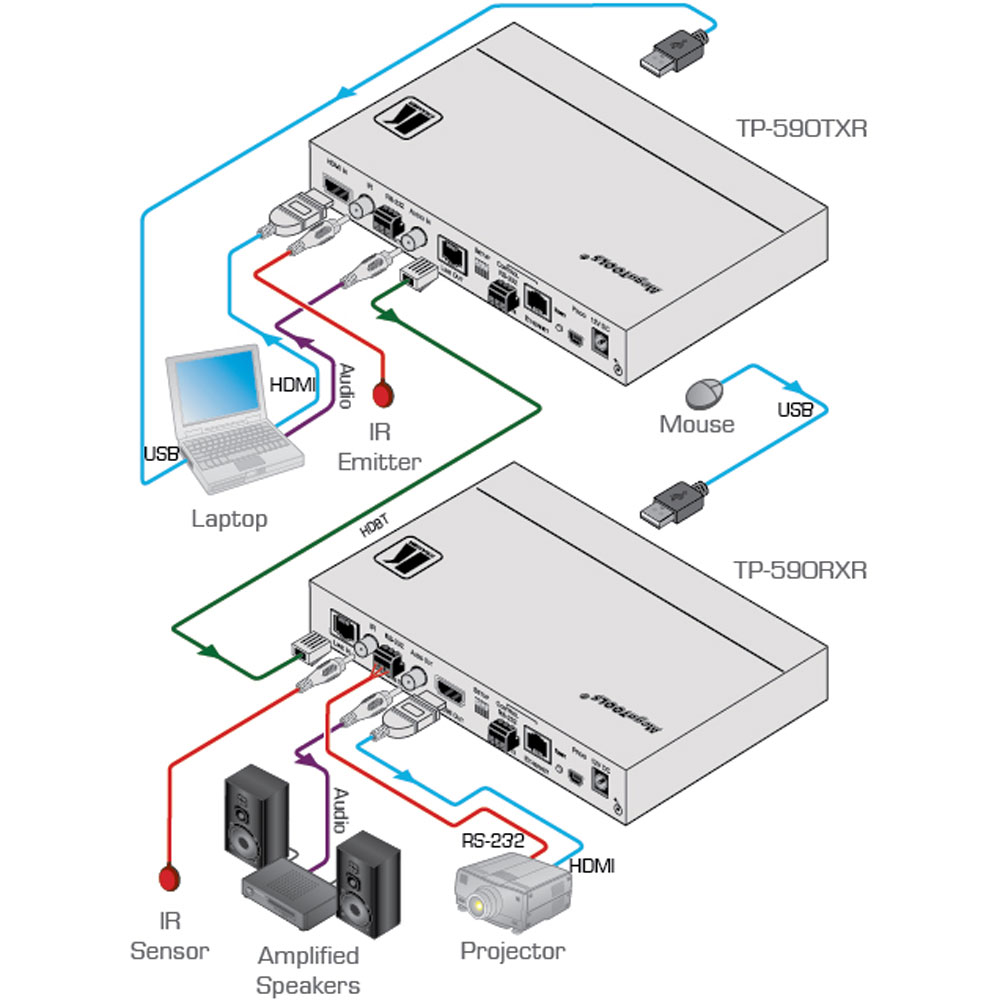

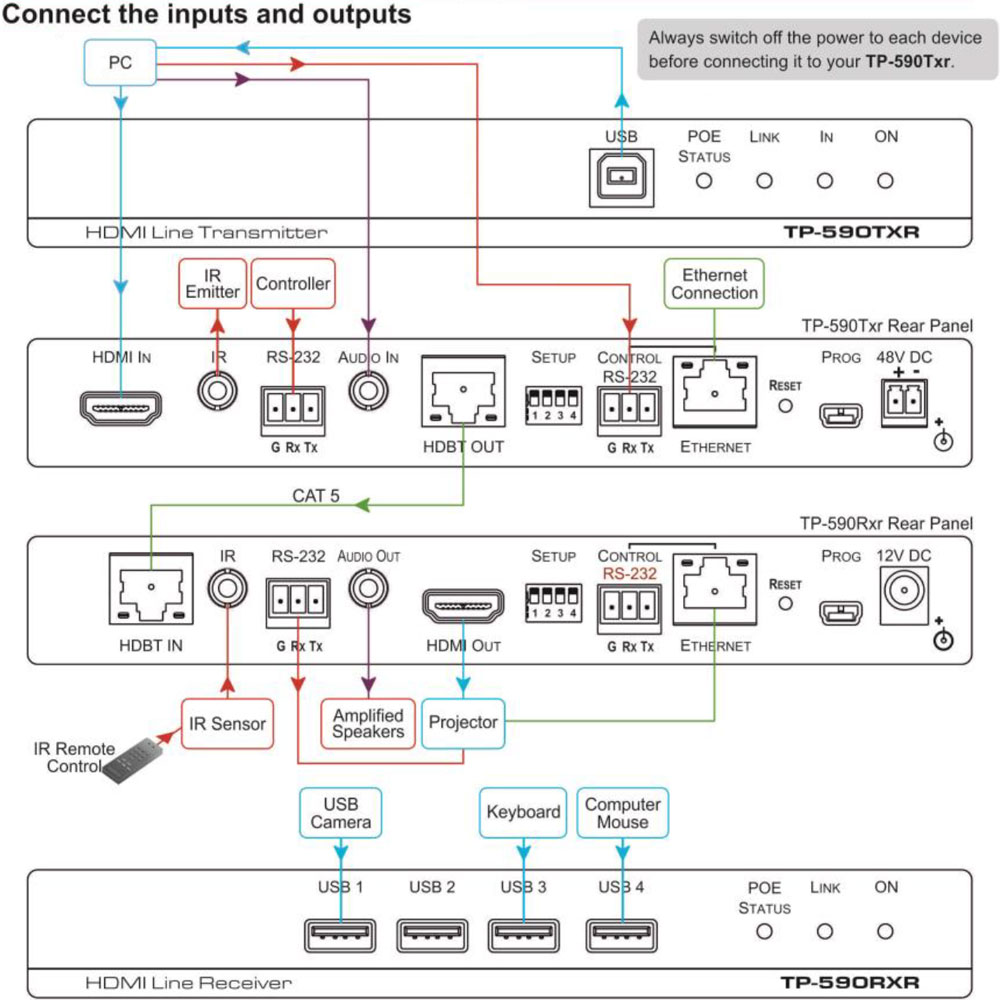

Der TP−590TXR von Kramer wandelt die Eingangssignale (HDMI, Audio, RS-232, USB und IR) in ein HDBaseT Twisted Pair Signal, das - via CAT-Kabel - an einen Empfänger TP−590RXR zur Dekodierung übertragen wird.
| Technische Daten des HDBaseT 2.0 Senders Kramer TP–590TXR | |
|---|---|
| Eingänge | 1x HDMI, 1x 3,5 mm Buchse für analoges Stereo-Audio |
| Ausgänge | 1x HDBT mit RJ-45 Buchse |
| Datenports | 1x 3,5 mm Buchse für IR, 1x USB 2.0, 1x 3-pol. Schraubklemme für RS-232 (serielle Verbindung), 1x 3-pol. Schraubklemme für RS-232 (Übertrager-Steuerung), 1x RJ-45 Buchse für Übertrager-Steuerung über Ethernet |
| Max. Datenrate | 10,2 GBit/s (3,4 GBit/s je Grafikkanal) |
| RS-232 Baudrate | 115.200 Bit/s |
| HDMI-Konformität | Unterstützung von HDMI und HDCP |
| USB-Standard | USB 1.1 und 2.0 |
| Unterstützte Web-Browser | Windows 7 und höher: Internet Explorer (32/64 Bit) Version 11, Firefox Version 30, Chrome Version 35; MAC: Chrome Version 35, Firefox Version 27, Safari Version 7; Android OS: Chrome Version 35; iOS: Chrome Version 35, Safari Version 7 |
| Stromversorgung | |
| Stromversorgung | 48 VDC, 800 mA (Netzteil im Lieferumfang enthalten) Stromversorgung über Ethernet (PoE) möglich |
| Umweltbedingungen | |
| Betriebstemperatur | 0 bis +40 °C |
| Lagertemperatur | −40 bis +70 °C |
| Luftfeuchte | 10% bis 90 % relative luftfeuchtigkeit, nicht-kondensierend |
| Physische Eigenschaften | |
| Gehäuse | Aluminium |
| Kühlung | Konvektion, Luftschlitze |
| Abmessungen (BxTxH) | 18,8 cm x 11,3 cm x 2,6 cm (7.38" x 4.53" x 1.00") |
| Gewicht | ca. 0,5 kg |
| Versandgewicht | ca. 1,0 kg |
| Vibrationen | ISTA 1A im Karton (International Safe Transit Association) |
| Sicherheits- und Umgebungs-Standards | |
| Sicherheits-Standards | CE |
| Umgebungs-Standards | RoHs und WEEE |
| Zubehör | |
| Zubehör (inklusive) | Netzteil (48 V, 1,36 A) |
| Zubehör (optional) | Rackadapter RK-T2B, externer IR-Sensor (P/N: 95−0104050), IR-Emitter-Kabel (P/N: C−A35/IRE−10), Kramer BC−HDKat6a Kabel, IR-Emitter Verlängerungen 15 m und 20 m |
