Dieses Produkt ist "End of Sale" und wird von der U.T.E. nicht mehr vertrieben. Alternativ können wir Ihnen ein anderes Produkt empfehlen:
Wenn Sie Fragen zum Alternativprodukt haben oder eine kostenlose Beratung bezüglich weiterer Alternativen wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

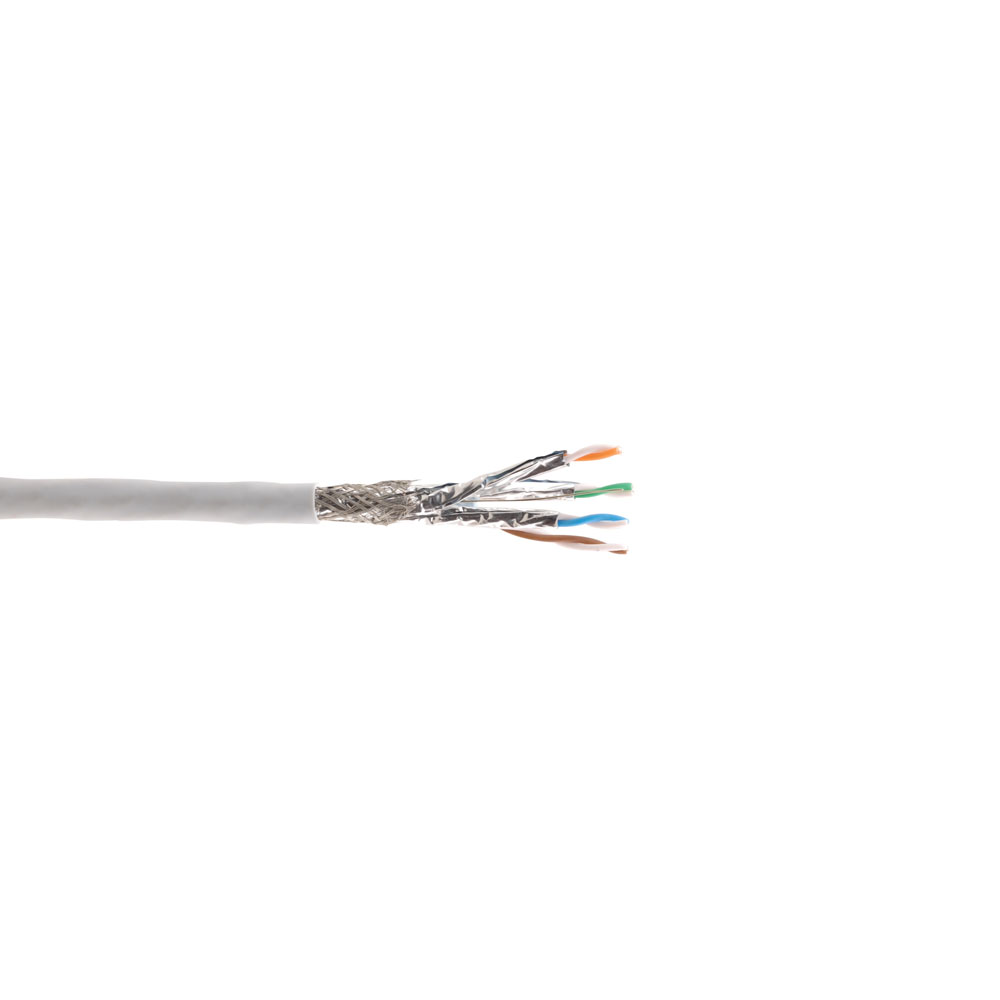

Das Karmer BC−DGKat7a23 ist ein vierpaariges mit Folie umwickeltes geschirmtes Twisted Pair (S/FTP) Kabel, welches eine ideale Ergänzung zu den kramer Twisted Pair Produkten ist. Das BC-DGKat7a23 Kabel ermöglicht eine maximale Leistung und grösstmögliche Reichweiten bei der Übertragung von digitalen Bildsignalen.
Das Kabel wurde u.a. für den Einsatz in 10G Base−T Anwendungen optimiert wie im Standard IEE 802.3an und für PoE+ beschrieben.
Achtung: Dieses Kabel benötigt einen besonderen RJ-45 Stecker für 23AWG Kabel!
Technischen Daten des halogenfreien CAT 7a Kabels für Digitalvideo: Kramer BC-DGKat7a23 | |
---|---|
Aufbau | |
Innenleiter | 23 AWG Massivkupfer |
Aussenmantel-Farbe | grau |
Adernzahl | 8 |
Ableitungsdraht | Verzinnter Kupferdraht 0,41 mm |
Aussenmantel-Material | Polyester-Aluminium-Folie |
Farbkodierung der Leiter | weiß/blau, weiß/orange, weiß/grün, weiß/braun |
Aussenabschirmung | Geflecht aus verzinntem Kupfer |
Durchmesser | |
Durchmesser Aussenmantel | 8,1 mm nom. |
Elektrisch | |
Impedanz | 100 Ω |
Ohmscher Widerstand | 65Ω/km, 21Ω/1000 ft nom. @20°C nom. |
Max. Widersatndsdifferenz | 2% |
Kapazität | 1,2 pF/m max. |
Laufzeitdifferenz (Skew) | 20 ns/100 m max. |
Temperaturbereich | -40 bis 65°C |
Dämpfung (dB/ 100 ft) | -1,8 dB @1 MHz -4,9 dB @10 MHz -15,7 dB @100 MHz -27,8 dB @300 MHz -40,0 dB @600 MHz -52,7 dB @1.000 MHz |
Normen | IEC 61156, ISO/IEC 11801, RoHS 2002/95/EC |
Artikelnr. | Kurzbeschreibung | Länge |
---|---|---|
BC−DGKat7a23−100M | 100 m 23 AWG STP Rollen optimiert für Kramer DVI und HDMI Produkte | 100 m (328') |
BC−DGKat7a23−305M | 305 m 23 AWG STP Rollen optimiert für Kramer DVI und HDMI Produkte | 305 m (1000') |
Das für für die neuen 10G BASE–T Anwendungen optimierte, vierpaarige mit Folie umwickelte geschirmte Twisted Pair (S/FTP) Kabel benötigt einen besonderen RJ-45 Stecker für 23AWG Kabel, deshalb empfehlen wir die Verwendung folgender RJ-45 Stecker:
Technischen Daten des halogenfreien CAT 7a Kabels für Digitalvideo: Kramer BC-DGKat7a23 | |
---|---|
Aufbau | |
Innenleiter | 23 AWG Massivkupfer |
Aussenmantel-Farbe | grau |
Adernzahl | 8 |
Ableitungsdraht | Verzinnter Kupferdraht 0,41 mm |
Aussenmantel-Material | Polyester-Aluminium-Folie |
Farbkodierung der Leiter | weiß/blau, weiß/orange, weiß/grün, weiß/braun |
Aussenabschirmung | Geflecht aus verzinntem Kupfer |
Durchmesser | |
Durchmesser Aussenmantel | 8,1 mm nom. |
Elektrisch | |
Impedanz | 100 Ω |
Ohmscher Widerstand | 65Ω/km, 21Ω/1000 ft nom. @20°C nom. |
Max. Widersatndsdifferenz | 2% |
Kapazität | 1,2 pF/m max. |
Laufzeitdifferenz (Skew) | 20 ns/100 m max. |
Temperaturbereich | -40 bis 65°C |
Dämpfung (dB/ 100 ft) | -1,8 dB @1 MHz -4,9 dB @10 MHz -15,7 dB @100 MHz -27,8 dB @300 MHz -40,0 dB @600 MHz -52,7 dB @1.000 MHz |
Normen | IEC 61156, ISO/IEC 11801, RoHS 2002/95/EC |
