Die Trenner ohne Hilfsenergie RH 110x0 von Relamtic trennen galvanisch 0(4) … 20 mA Normsignalkreise und überträgen das Messsignal mit hoher Genauigkeit zum Ausgang. Sie vermeiden damit ein Verschleppen von Störspannungen und unterdrücken wirkungsvoll Störungen.
Durch den geringen Eigenspannungsbedarf von nur 2.5 V, die hohe Genauigkeit und dem extrem kompakten Aufbau sind die passiven Trennverstärker der RH 110x0-Serie von Relmatic im Anlagenbau die erste Wahl.

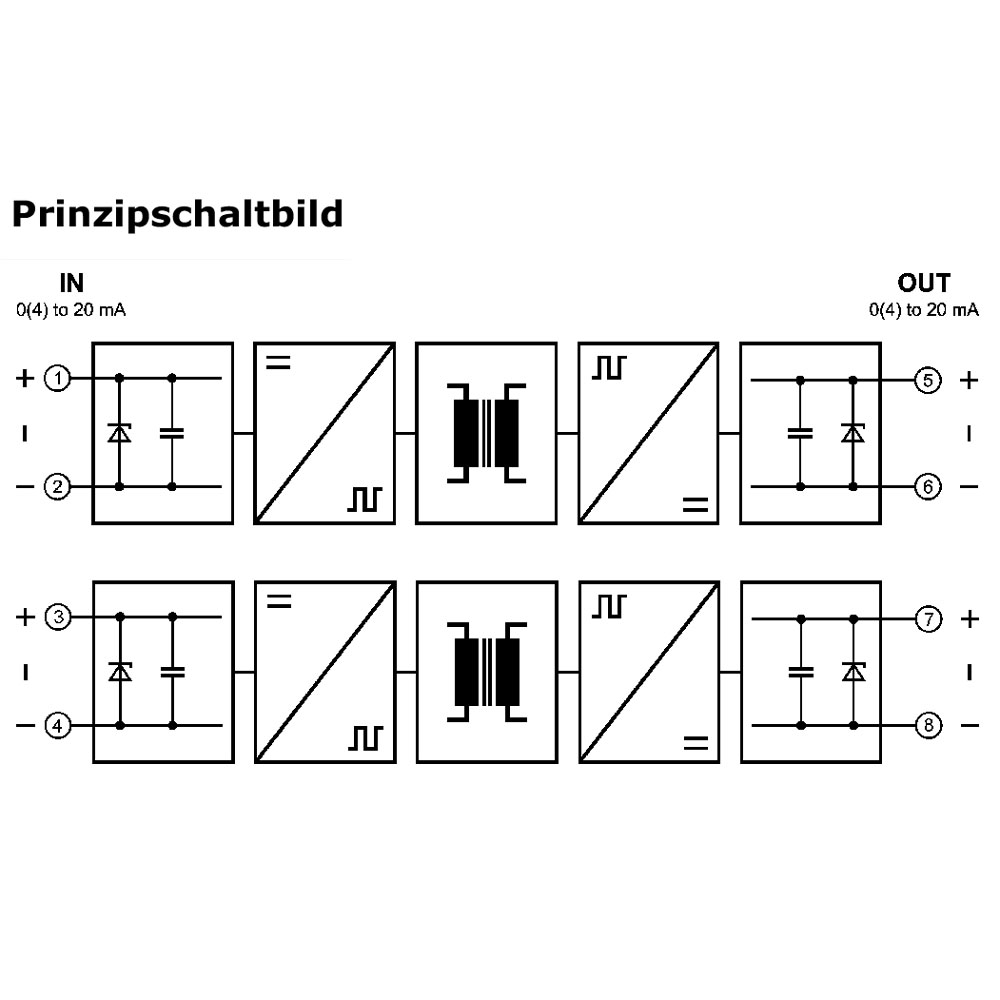

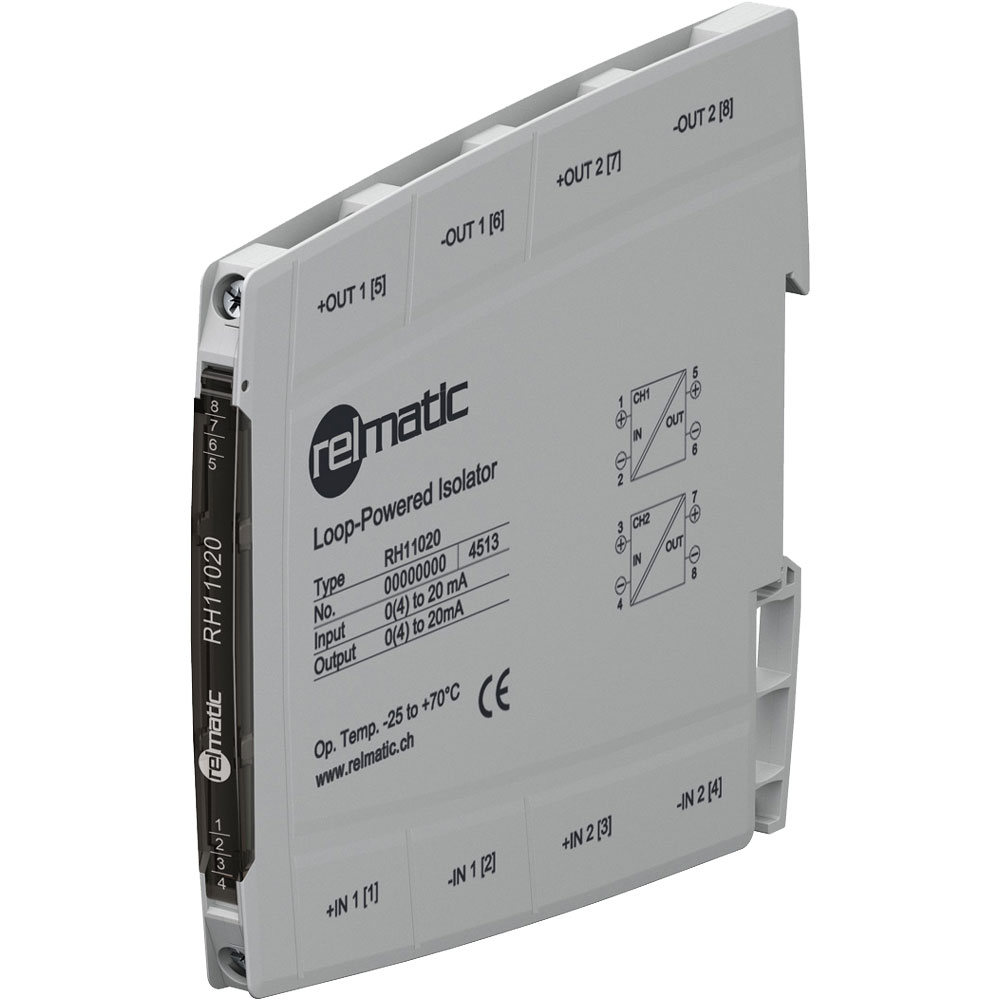

Das 6,3 mm schmale Anreihgehäuse für 1 oder 2 Kanäle spart Platz im Schaltschrank. Dabei wird beim RH 11020 gerade einmal 3,0 mm Hutschiene pro Kanal benötigt. Eine intelligente Schaltungstechnik und der konsequente Verzicht auf hochintegrierte Schaltungskomponenten führt zu einer extrem hohen MTBF, das bedeutet hohe Langzeitstabilität - ohne Verfälschung des Messsignals.
Die Trenner für galvanische Normsignalkreise benötigt keine zusätzliche Spannungsversorgung, da die Hilfsenergie aus dem Messsignal gewonnen wird. Das spart Kosten bei der Installation und erhöht die Zuverlässigkeit.
Eingangsseite | |
Eingangssignal | 0(4) ... 20 mA |
Ansprechstrom | < 200 μA |
Spannungsabfall | Ca. 2,3 V bei 20 mA |
Überlastbarkeit | ≤ 50mA, 30V |
Ausgangsseite | |
Ausgangssignal | 0(4) ... 20 mA |
Bürde | 600 Ω |
Grenzfrequenz | 100 Hz |
Einstellzeit (T10-90) | 3,5 ms |
Restwelligkeit | < 10mVeff |
Allgemeine Daten | |
Übertragungsfehler | < 0.1 % vom Endwert |
Bürdenfehler | 0,05 % v.M. je 100 Ω Bürde |
Temperaturkoeffizient1) | 100 ppm / K |
Prüfspannung | 3 kV, 50 Hz, 1 Min. alle Kreise gegeneinander |
Arbeitsspannung2) (Basisisolierung) | Bis zu 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen. |
Schutz gegen gefährliche Körperströme2) | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
Umgebungstemperatur |
|
EMV3) | EN 61326-1 |

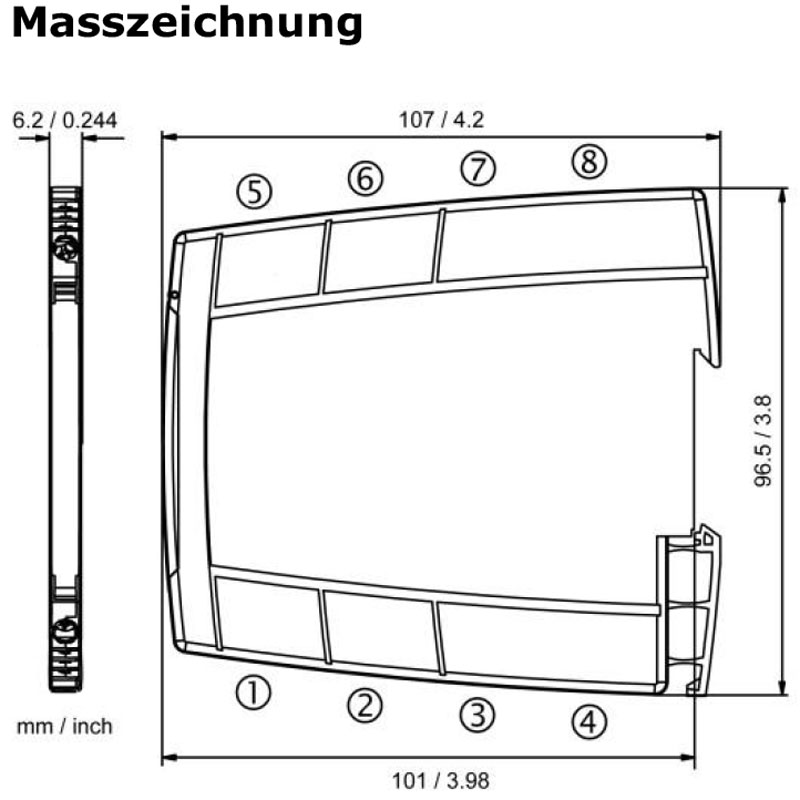

Bauform | 6,2 mm Anreihgehäuse |
Schutzart | IP 20 |
Gewicht | ca. 70 g |
1 x RH110x0: 1-kanaliger oder 2-kanaliger passiver-Trennverstärker zur galvanischen Trennung in Normsignalkreisen
