Kosteneffiziente 4K60 4:4:4 Lösung für Broadcast Anwendungen
Der neue VP-475UX von Kramer bietet volle 4K60 4:4:4 Unterstützung ohne die Notwendigkeit, die komplette Infrastruktur erneuern zu müssen. Somit ermöglicht der Kramer VP-475UX flexible und kosteneffiziente Integration von 4K Signalen für Studioumgebungen aller Art:

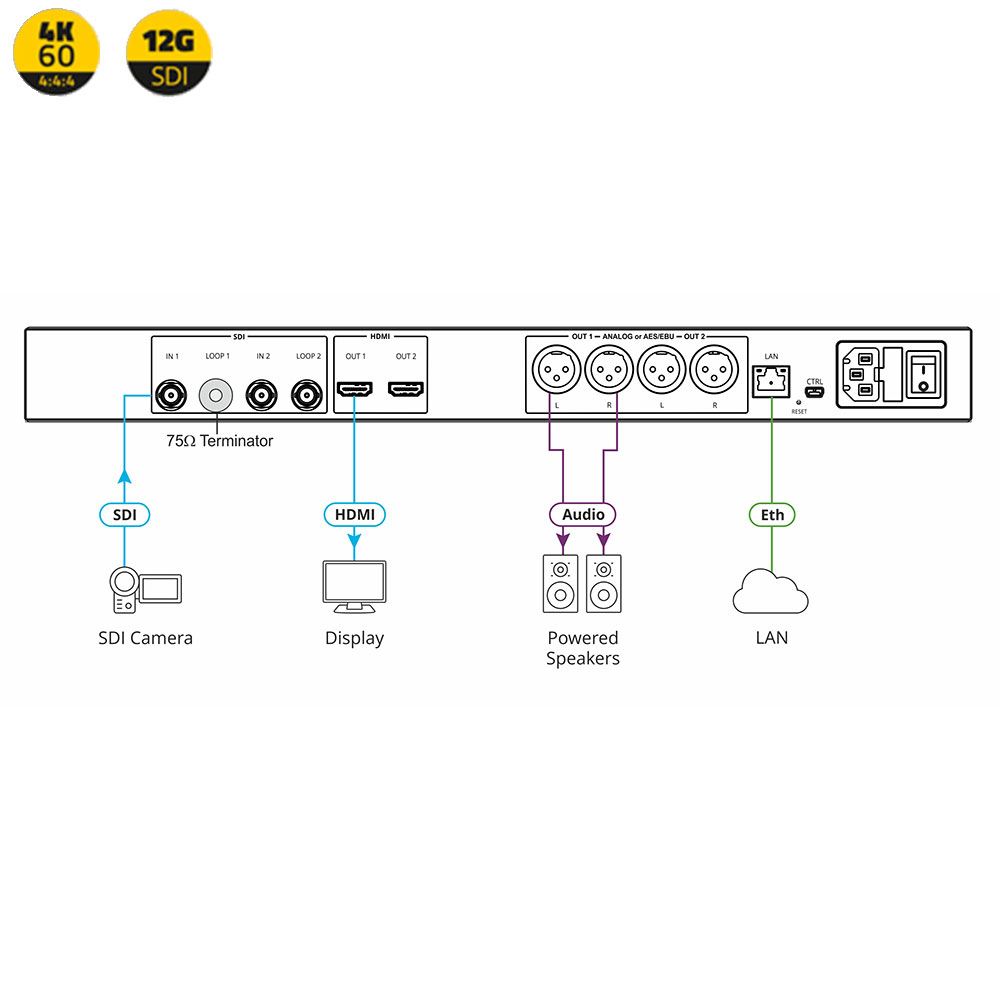

Der Kramer VP−475UX ist ein leistungsstarker zweikanaliger Skalierer und Formatkonverter für SDI−Videosignale mit einer Datenrate von bis zu 12G. Mit seinem integrierten Dual−Scaler wandelt er die 12G−SDI−Videosignale von seinen zwei Eingangskanälen (mit eingebettetem Audio) in zwei 4K @60Hz (4:4:4) HDMI−Ausgänge um, extrahiert die Audiosignale und sendet sie an das Analogsignal Audio−Ausgangsanschlüsse.
Typische Anwendungen des Kramer VP−475UX sind:
Technische Daten des Kramer VP-475UX | |
---|---|
Anschlüsse | |
Eingänge | 2x 12G / 6G / HD-SDI / HD-SDI / SDI-Videosignal mit automatischer Erkennung (SDI): An 75Ω BNC–Anschlüssen |
Ausgänge | 2x HDMI: An HDMI–Buchsen 2x SDI (Input Loop): An 75 Ω–BNC–Buchsen 2x XLR-symmetrisches Stereo-Audio oder AES / EBU-Digital-Audio: An XLR–Anschlüssen |
Ports | 1x Ethernet: An einer RJ–45–Buchse 1x USB: Auf einer Mini–USB–Buchse |
Video Allgemein | |
SDI Standards | 12G−SDI — SMPTE ST–2082–1, 3G HD−SDI — SMPTE 424M, 6G — SMPTE ST–2081, HD−SDI — SMPTE 292M/344M, SDI — SMPTE 259M |
Max. SDI-Eingangsauflösung | 4K @60Hz (4:2:2) |
SDI-Eingangsdatenrate | 259Mbit/s bis zu 12Gbit/s |
Max. HDMI-Auflösung | 4K @60Hz (4:4:4) |
HDMI Ausgabeauslösung | Progressive: Native, 640x480 @60Hz, 720x480 @60Hz, 720x576 @50Hz, 800x600 @60Hz, 1024x768 @60Hz, 1280x720 @50/60Hz, 1280x720 @24/25/30/50/60Hz, 1280x768 @60Hz, 1280x1024 @60Hz, 1600x1200 @60Hz, 1680x1050 @60Hz, 1920x1080 @24/25/30/50/60Hz, 1920x1200 @60Hz, 3840x2160 @24/25/30/50/60Hz |
Konvertierungslatenz | ca. 50ms |
Max. SDI Eingangsreichweite | 12G–SDI Signale: 70m (230ft) 6G HD–SDI Signale: 100m (330ft) 3G HD–SDI Signale: 220m (720ft) HD–SDI Signale: 260m (850ft) SD Signale: 500m (1640ft) |
User Interface | |
Indikatoren | IN LEDs |
Steuerung | Mini USB, LAN, Web UI |
Stromversorgung | |
Spannungsversorgung | 100V - 240V AC |
Leistungsaufnahme/ Verbrauch | 58VA (max) |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 40°C |
Lagertemperatur | -40°C bis +70°C |
Luftfeuchte (Betrieb) | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |
Größe | 19-Zoll Gerät, 1HE |
Gehäusetyp | Aluminium |
Kühlung | Lüfterkühlung |
Abmessungen (BxTxH) | 43,64 x 23,72 x 4,36 cm (19'', 1HE) |
Gewicht | ca. 1,8 kg |
Standards und Zulassungen | |
Sicherheit | CE |
Umwelt | RoHs, WEEE |
