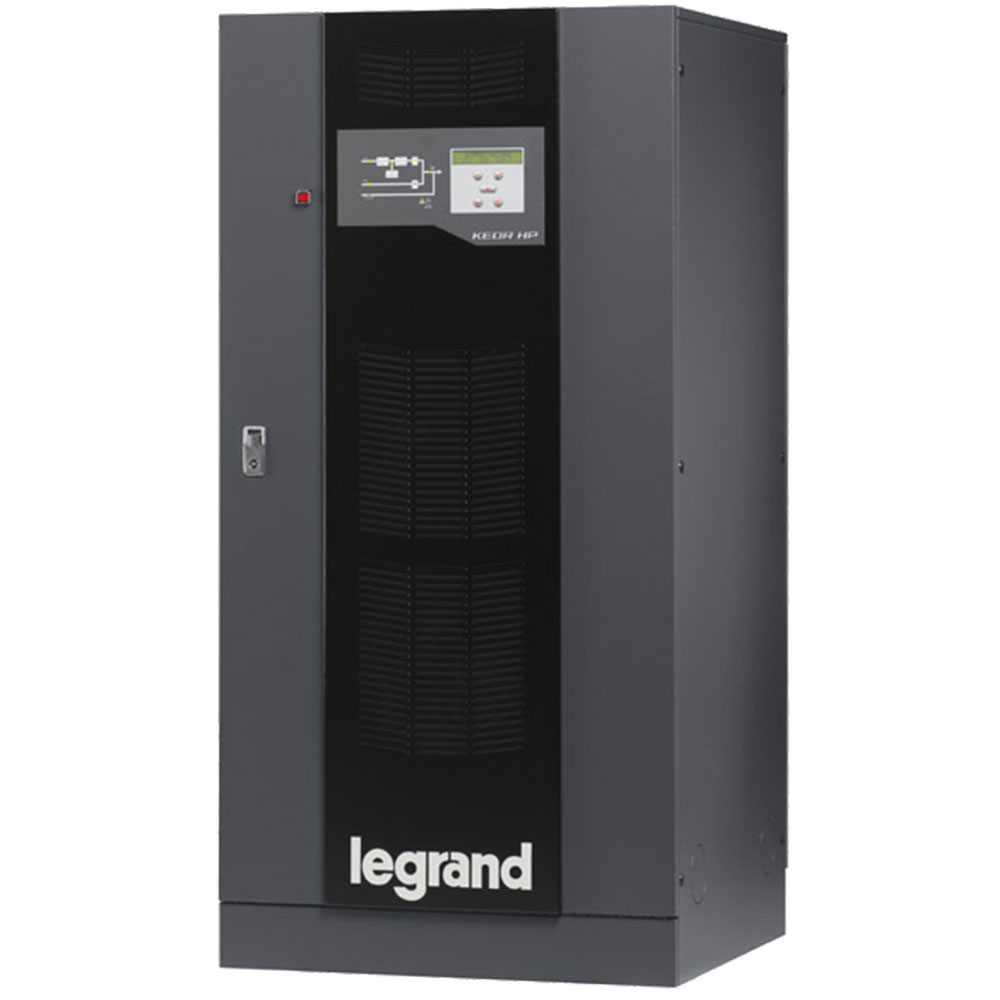

Das neuen dreiphasge Hochleistungs- USV-System KEOR HP 100 aus der KEOR HP Serie von Legrand (Dauerwandler (VFI) Klasse 1) bietet ein ideales Verhältnis zwischen Stellfläche und Leistung. Die Gesamtnennleistung kann, bei Parallelschaltung von sechs KEOR HP 100 Anlagen, bis zu 600 kVA betragen.
KEOR HP 100 - Die Flexible USV Lösung
Das optimierte Kühlsystem der KEOR HP 100 erlaubt es, die USV direkt an der Rückwand oder unmittelbar neben anderen Geräten zu positionieren, ohne dadurch die Leistung zu beeinträchtigen. Die volle Zugänglichkeit aller wartungsrelevanten Teile von vorne ermöglicht eine einfache Installation und eine ebenso schnelle Wartung.

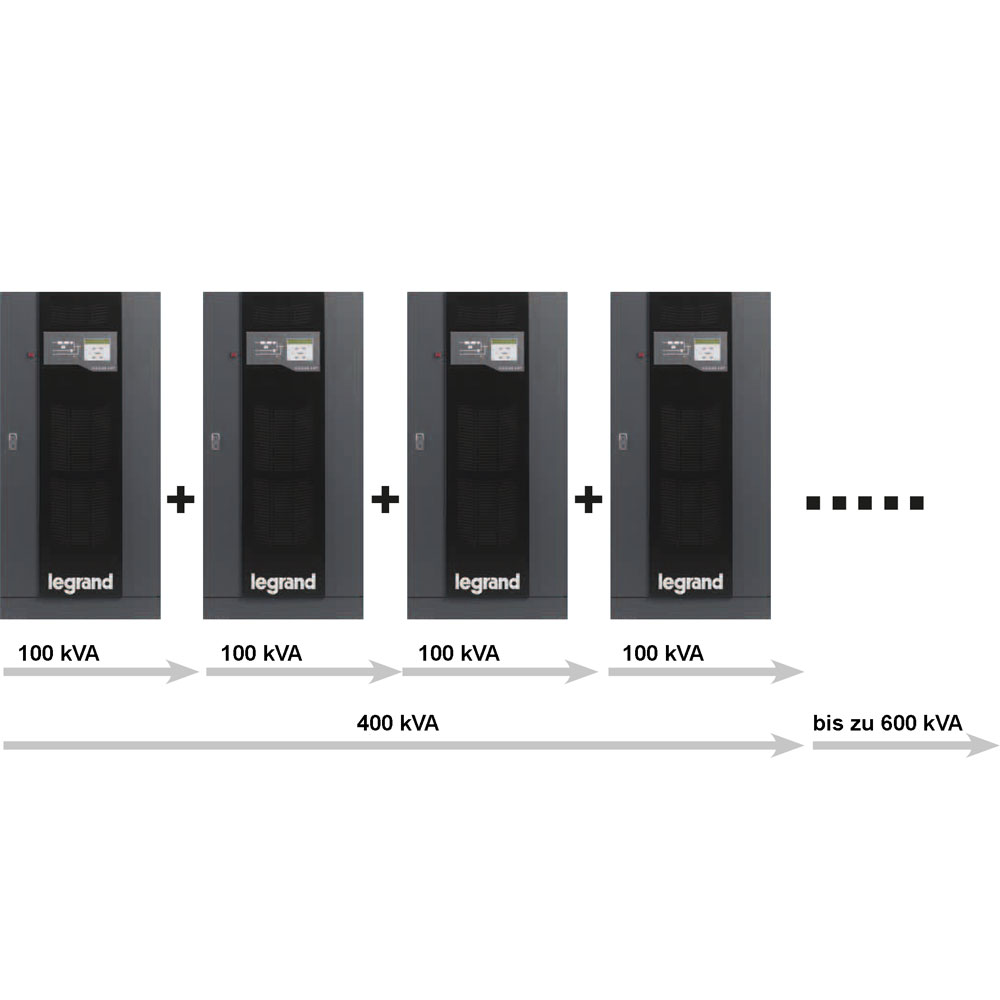

Parallelschaltung zur Leistungserweiterung
In Abhängigkeit vom Energiebedarf können bis zu 6 Einheiten der KEOR HP 100 parallel betrieben werden. Die Gesamtleistung des USV-Systems beläuft sich dann auf bis zu 0,6 MVA.
Parallelschaltung zur Erhöhung der Verfügbarkeit
Die Parallelschaltung der KEOR HP 100 USV-Anlage ermöglicht den Aufbau redundanter Systeme unterschiedlichen Redundanzgrades zur Erreichung einer größtmöglichen Verfügbarkeit bei allen denkbaren Betriebsbedingungen.
KEOR HP 100 - Hoher Wirkungsgrad bis 95%
Durch den Ersatz eines vorhandenen USV-Systems durch die UPS KEOR HP 100 ergibt sich eine sofortige Energieeinsparung bei gleichen Lastbedingungen.
Aktuelle IGBT Gleichrichter Technologie
Dank des im Eingang integrierten IGBT Gleichrichters mit Power Factor Correction PFC ist der
Stromklirrfaktor im Eingang der KEOR HP 100 auf ein Miniumum reduziert (THDi < 3 %). Dabei bleibt der Eingangsleistungsfaktor bei nahe Eins (> 0.99) und sorgt für eine reine Wirkleistungsaufnahme aus dem Versorgungsnetz bei allen Lastbedingungen. Diese Eigenschaften machen KEOR HP 100 problemlos integrierbar in bestehende Installationen. Eine Vorschaltung zusätzlicher Filterelemente entfällt. Ebenso ist eine Überdimensionierung vorgeschalteter Elemente nicht erforderlich.
KEOR HP 100 - Geringere Umweltbelastung - 30% weniger CO2 Emission
Die innovative Technik der KEOR HP 100 ermöglicht:
Legrand bietet als weltweit führender Hersteller elektrischer Gebäudeinstallationstechnik eine umfassende Produktpalette zur Bildung einer hocheffizienten und hochverfügbaren Infrastruktur. Diese umfasst strukturierte Datenkabelsysteme für die Daten- und Netzwerktechnik ebenso wie Systeme für die Kabelverlegetechnik im Bereich der Energieverteilung. Auf Basis ressourcenschonender Technologien und deren Umsetzung in entsprechende Produkte und Lösungen bedient Legrand einen sich ständig wandelnden Markt.
Mit der neuen Hochleistungs- USV-Anlagenserie KEOR HP setzt Legrand einen neuen Maßstab an Funktionalität und bietet ein Maximum an Verfügbarkeit für hochkritische und energieintensive Verbraucher.
Technische Daten der KEOR HP 100 von legrand | |
---|---|
Allgemeine Daten | |
Nennleistung | 100 kVA |
Wirknennleistung | 90 kW |
Wirkprinzip | Dauerwandler VFI-SS-111 (Klasse 1) |
Kurvenform Ausgang | Sinus |
Systemaufbau | Einzelblock, bis zu 6 Einheiten parallel |
Eingang | |
Eingangsnennspannung | 380-415 V 3ph+N+PE |
Frequenzbereich | 50-60 Hz ± 10 % automatisch |
Eingangsspannungsbereich (Ph-Ph) | 400 V -20 % / + 15 % |
Eingangsstromsverzerrung | < 3 % |
Generator | Aussetzung Synchronisation und Stopp Batterieladung mittels Kontakteingang |
Eingangsleistungsfaktor | › 0,99 |
Ausgang | |
Ausgangsnennspannung | 380, 400, 415 V 3ph+N+PE ausgewählt |
Wirkungsgrad | bis 95 % |
Ausgangsnennfrequenz | 50 /60 Hz freilaufend ± 0,001 % |
Crestfaktor | 3:1 |
Klirrfaktor Ausgangsspannung | < 5 % (bei 100 % nichtlinearer Last) |
Ausgangsleistungsfaktor | 0,9 |
Toleranz Ausgangsspannung | ± 1 % (bei symmetrischer Last) |
Wirkungsgrad im Eco-Mode | 98 % |
Bypass NRE | Automatisch, elektronisch, integrierter manueller Bypass |
Batteriesystem | |
Überbrückungszeit | Frei wählbar mit zusätzlichen Batterieschränken |
Empfohlener Batterietyp | VRLA - AGM, wartungsfrei |
Batterietest | Automatisch oder manuell |
Batterieladekennlinie | IU (DIN41773) |
Kommunikation und Monitoring | |
Display | LCD Display, Blindschaltbild, 8 Status LEDs, 4 Tasten zur Menüsteuerung |
Kommunikationsschnittstellen | USB und RS232 |
Meldungen | Akustisch, Alarme und Warnungen (Verzögerung konfigurierbar) |
Konfiguration | Selbstkonfigurierend über Firmware, manuell durch Servicetechniker |
Slot für Schnittstellekarte | Eingebaute Karte potentialfreie Kontakte, optional: Netzwerkkarte SNMP |
Notaus (EPO) | √ (Ja) |
Monitoring | √ (Verfügbar) |
Temperaturgeführte Ladespannung | √ (Ja) |
Mechanische Daten | |
Abmessungen (HxBxT) | 1670x815x825 mm |
Nettogewicht | 625 kg |
Abmessungen Batterieschrank (HxBxT) (mm) | 1900x1400x830 (50 Batterieblöcke 12 V) 1900x2800x830 (100 Batterieblöcke 12 V) |
Umgebungsbedingungen | |
Umgebungstemperatur | 0°C bis 40 °C |
Luftfeuchte | < 95 % relative Luftfeuchtigkeit, nicht kondensierend |
Gehäuseschutzgrad | IP20 |
Geräuschpegel in 1 m Abstand (dBA) | ‹ 60 |
Konformität | |
EN 62040-1, EN 62040-2, EN 62040-3 |
Modell | USV (ohne Batterien) | |||
---|---|---|---|---|
Nennleistung in kVA | Wirkleistung in kW | Abmessungen H x B x T (mm) |
Nettogewicht in kg | |
KEOR HP 100 | 100 | 90 | 1670 x 815 x 825 | 625 |
KEOR HP 125 | 125 | 112,5 | 1670 x 815 x 825 | 660 |
KEOR HP 160 | 160 | 144 | 1670 x 815 x 825 | 715 |
KEOR HP 200 | 200 | 180 | 1905 x 1220 x 855 | 970 |
KEOR HP 250 | 250 | 225 | 1905 x 1220 x 855 | 1090 |
KEOR HP 300 | 300 | 270 | 1905 x 1220 x 855 | 1170 |
KEOR HP 400 | 400 | 360 | 1920 x 1990 x 965 | 1820 |
KEOR HP 500 | 500 | 450 | 2020 x 2440 x 965 | 2220 |
KEOR HP 600 | 600 | 540 | 2020 x 2440 x 965 | 2400 |
KEOR HP 800 | 800 | 720 | 1920 x 3640 x 965 | 3600 |
