Online-Doppelwandler-USV (6,0kVA)
Kurzübersicht Eaton 9SX6Ki | |
---|---|
Nennleistung | 6000 VA/ 5400 Watt |
Spannung | 200 – 240 V |
Frequenz | 50/60 Hz |
Eingangsstecker | Klemmleiste |
Ausgangsanschlüsse | Klemmleiste |
USV Topologie | Doppelwandler |
Konfiguration | Tower |
Technische Daten der Eaton 9SX 6 kVA (Tower USV) | |
---|---|
Leistung (VA/W) | 6 kVA/ 5,4 kW |
Elektrische Eigenschaften | |
Technologie | Online-Doppelwandler mit Leistungsfaktorkorrektur (Power Factor Correction, PFC) |
Nennspannung | 200/ 208/ 220/ 230/ 240 V |
Eingangsspannungsbereich | 176 – 276 V ohne Derating (120 – 276 V mit Derating) |
Eingangsfrequenzbereich | 40 – 70 Hz, 50/60 Hz-Autoselektion, standardmäßig mit Frequenzumrichter |
Wirkungsgrad | Bis zu 94 % im Online-Modus, bis zu 98 % im Hocheffizienz-Modus |
Scheitelfaktor/ Kurzschlussstrom | 3:1/ 90 A |
Überlastkapazität | 102-110 %: 120s, 110-125 %: 60s, 125-150 %: 10s, >150 %: 500 ms |

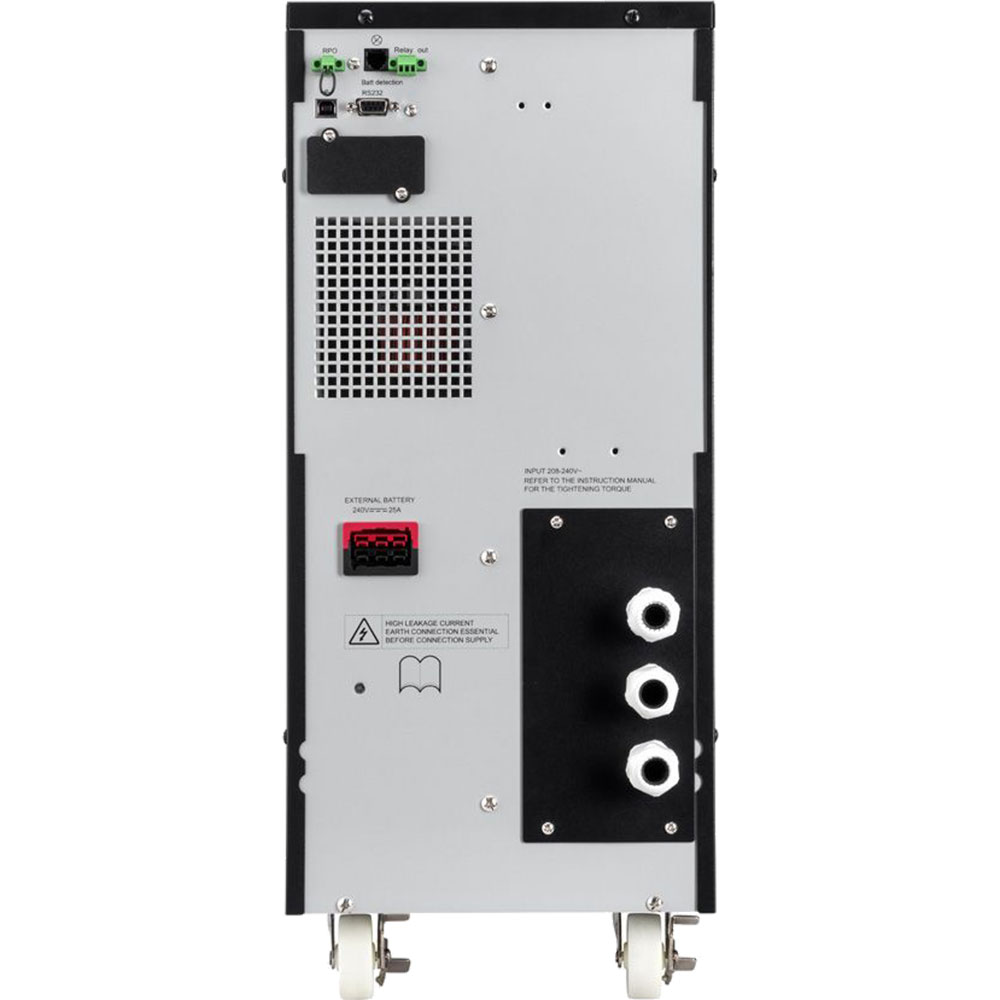

Anschlüsse | |
Eingang | Klemmleiste (bis zu 10 mm2) |
Ausgänge | Klemmleiste |
Batterien | |
Batteriemanagement | ABM® und temperaturkompensiertes Ladeverfahren, automatischer Batterietest, Tiefentladungsschutz, automatische Erkennung von externen Batterieeinheiten. |
Kommunikation | |
Kommunikations-Ports | USB- und serielle Schnittstellen (können nicht gleichzeitig genutzt werden), potentialfreier Kontakt, 1 Anschluss für Fernabschaltung |
Kommunikationssteckplatz | 1x Steckplatz für Netzwerk-M2-, Netzwerk-MS-, ModBus-MS- oder Relais-MS-Karten |
Umgebungs- und Betriebsbedingungen | |
Betriebstemperatur | 0 bis 40°C, konstant |
Typischer Geräuschpegel | < 46 dB |
Physische Eigenschaften | |
USV-Format | Tower |
Abmessungen (HxBxT) | 575 x 244 x 542 mm |
Gewicht | 104,9 kg |
Normen und Zulassungen | |
Sicherheit | IEC/EN 62040-1, UL 1778 |
EMV, Leistung | IEC/EN 62040-2, IEC/EN 62040-3 |
Zulassungen und Kennzeichnungen | CE, CB-Bericht (TÜV) |
Kundenservice und Support | |
Herstellergarantie | 2 Jahre |
Typische Überbrückungszeit* in Minuten bei | ||
---|---|---|
bei 50% Last | bei 70% Last | |
9SX 6KI | 21 | 15 |
9SX 6KI + 1 EBM | 90 | 57 |
9SX 6KI + 4 EBM | 385 | 220 |
Artikelnummern der Eaton 9SX USV-Modelle
Bestellnummern der Eaton 9SX USV-Modelle | |||
---|---|---|---|
Artikelnummer | Nennleistung | Eingangsstecker | Ausgangsanschlüsse |
(VA/Watt) | |||
Eaton 9SX Tower | |||
Eaton 9SX700I | 700 / 630 | C14 | (6) C13 |
Eaton 9SX1000I | 1000 / 900 | C14 | (6) C13 |
Eaton 9SX1500I | 1500 / 1350 | C14 | (6) C13 |
Eaton 9SX2000I | 2000 / 1800 | C14 | (8) C13 |
Eaton 9SX3000I | 3000 / 2700 | C20 | (8) C13, (1) C19 |
Eaton 9SX5KI | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
Eaton 9SX6KI | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste |
Eaton 9SX Rack | |||
Eaton 9SX1000IR | 1000 / 900 | C14 | (6) C13 |
Eaton 9SX1500IR | 1500 / 1350 | C14 | (6) C13 |
Eaton 9SX2000IR | 2000 / 1800 | C14 | (8) C13 |
Eaton 9SX3000IR | 3000 / 2700 | C20 | (8) C13, (1) C19 |
Eaton 9SX8KI | 8000 / 7200 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
Eaton 9SX11KI | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
Eaton 9SX mit Rack-Kit | |||
Eaton 9SX5KIRT | 5000 / 4500 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
Eaton 9SX6KIRT | 6000 / 5400 | Klemmleiste (bis zu 10 mm2) | Klemmleiste + (8) C13, (2) C19 |
Eaton 9SX8KIRT | 8000 / 7200 | Klemmleiste (bis zu 116 mm2) | Klemmleiste |
Eaton 9SX11KIRT | 11000 / 10000 | Klemmleiste (bis zu 16 mm2) | Klemmleiste |
Artikelnummern der Eaton 9SX USV-Batteriepakete
Kurzübersicht Eaton 9SX6Ki | |
---|---|
Nennleistung | 6000 VA/ 5400 Watt |
Spannung | 200 – 240 V |
Frequenz | 50/60 Hz |
Eingangsstecker | Klemmleiste |
Ausgangsanschlüsse | Klemmleiste |
USV Topologie | Doppelwandler |
Konfiguration | Tower |
Technische Daten der Eaton 9SX 6 kVA (Tower USV) | |
---|---|
Leistung (VA/W) | 6 kVA/ 5,4 kW |
Elektrische Eigenschaften | |
Technologie | Online-Doppelwandler mit Leistungsfaktorkorrektur (Power Factor Correction, PFC) |
Nennspannung | 200/ 208/ 220/ 230/ 240 V |
Eingangsspannungsbereich | 176 – 276 V ohne Derating (120 – 276 V mit Derating) |
Eingangsfrequenzbereich | 40 – 70 Hz, 50/60 Hz-Autoselektion, standardmäßig mit Frequenzumrichter |
Wirkungsgrad | Bis zu 94 % im Online-Modus, bis zu 98 % im Hocheffizienz-Modus |
Scheitelfaktor/ Kurzschlussstrom | 3:1/ 90 A |
Überlastkapazität | 102-110 %: 120s, 110-125 %: 60s, 125-150 %: 10s, >150 %: 500 ms |
Anschlüsse | |
Eingang | Klemmleiste (bis zu 10 mm2) |
Ausgänge | Klemmleiste |
Batterien | |
Batteriemanagement | ABM® und temperaturkompensiertes Ladeverfahren, automatischer Batterietest, Tiefentladungsschutz, automatische Erkennung von externen Batterieeinheiten. |
Kommunikation | |
Kommunikations-Ports | USB- und serielle Schnittstellen (können nicht gleichzeitig genutzt werden), potentialfreier Kontakt, 1 Anschluss für Fernabschaltung |
Kommunikationssteckplatz | 1x Steckplatz für Netzwerk-M2-, Netzwerk-MS-, ModBus-MS- oder Relais-MS-Karten |
Umgebungs- und Betriebsbedingungen | |
Betriebstemperatur | 0 bis 40°C, konstant |
Typischer Geräuschpegel | < 46 dB |
Physische Eigenschaften | |
USV-Format | Tower |
Abmessungen (HxBxT) | 575 x 244 x 542 mm |
Gewicht | 104,9 kg |
Normen und Zulassungen | |
Sicherheit | IEC/EN 62040-1, UL 1778 |
EMV, Leistung | IEC/EN 62040-2, IEC/EN 62040-3 |
Zulassungen und Kennzeichnungen | CE, CB-Bericht (TÜV) |
Kundenservice und Support | |
Herstellergarantie | 2 Jahre |
Typische Überbrückungszeit* in Minuten bei | ||
---|---|---|
bei 50% Last | bei 70% Last | |
9SX 6KI | 21 | 15 |
9SX 6KI + 1 EBM | 90 | 57 |
9SX 6KI + 4 EBM | 385 | 220 |
