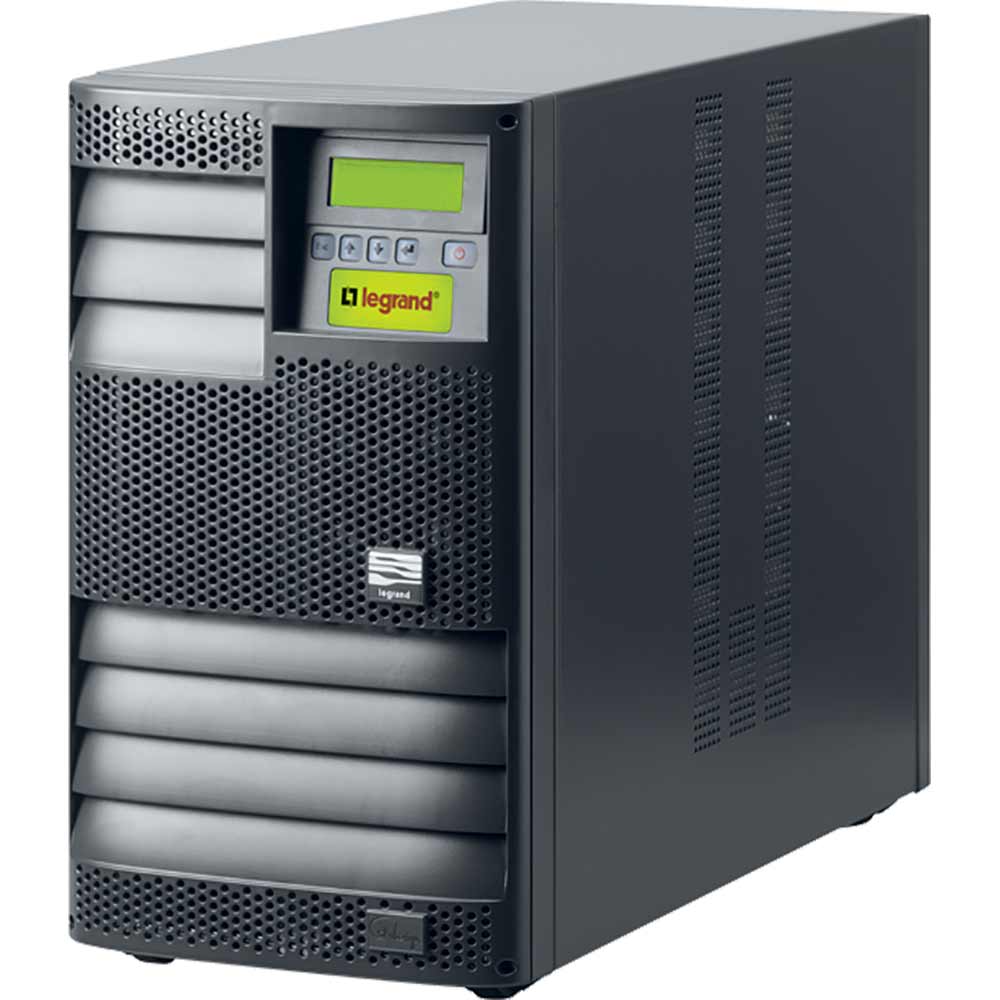

Modulare 1-phasige USV-Anlage Tower mit 2,5 kVA
Die MEGALINE Tower 2.5 von legrand ist eine modulare 2,5 kVA USV-Anlage, redundant und bis 5 kVA skalierbar mit herausragenden Leistungs und Funktionsmerkmalen.

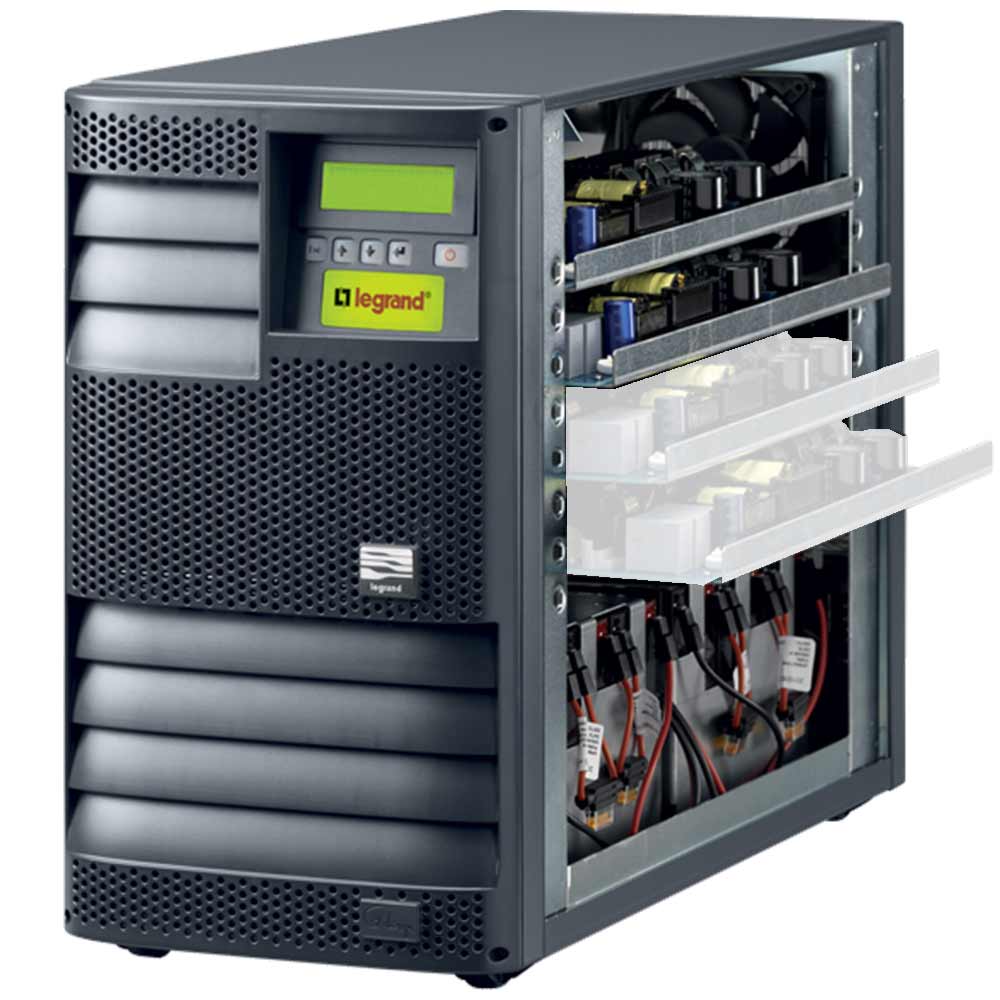

Aus der Modularbauweise der MEGALINE Tower 2.5 ergeben sich zahlreiche Vorteile für den Anwender: So bietet die MegaLine die Möglichkeit der Anpassung an die verschiedenen Leistungsanforderungen, Autonomien und an die Redundanz.
Die MegaLine Tower Serie überzeugt durch den benutzerfreundlichen und einfachen Aufbau des Systems von einer Minimalkonfiguration mit einem Leistungsboards (1,25 kVA) bis hin zu einem Maximum mit acht Leistungsboards [=10 kVA] (bei der MEGALINE Tower Doppelgehäuse Variante).
Die USV Anlagen der MegaLine Tower Serie von legrand warten nicht nur mit den Vorteilen der Online-Doppelwandler Technologie auf, sondern sie bieten auch Performances und Funktionen, die den Spitzenstandards in ihrer Klasse gerecht werden.
Die MEGALINE USV-Anlagen sind in zwei Versionen - mit Einzel - und Doppelgehäuse – sowie als Stand- und Rackversion erhältlich.
Modulare USV mit mikroprozessorgesteuerter Zentraleinheit
Alle MEGALINE-Modelle verfügen über eine mikroprozessorgesteuerte Zentraleinheit, die über das Display konfigurierbar ist, sowie Leistungseinschübe mit einer Nennleistung von 1250 VA und Batteriesets mit einer Bestückung 3 x 9Ah.
Technische Daten der 1-phasigen modularen, skalierbaren und redundanten USV MEGALINE Tower 2.5 von legrand | |
---|---|
Artikelnummer | legrand 310352 |
Towergehäuse | MEGALINE 1 Tower (Einzelgehäuse-Ausführung) |
Allgemeine Daten | |
Nennleistung [VA] | 2500 |
Wirknennleistung [W] | 1750 |
Maximaler Ausbau [VA] | 5000 |
Maximaler Ausbau [W] | 3500 |
USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 |
USV-Systemaufbau | Modularer Aufbau, skalierbar und redundant N+X mit Leistungseinschüben 1250VA, untergebracht in einem Einzelgehäuse |
Eingang | |
Nenneingangsspannung | 230 V |
Eingangsspannungsbereich | 184 V ÷ 264 V bei 100% der Last |
Minimale Spannung Netzbetrieb | 100 V bei 50 % der Last |
THDi Stromklirrfaktor | < 3% |
Eingangsleistungsfaktor | > 0,99 ab 20% Last |
Eingangsfrequenz | 50 Hz / 60 Hz ± 2 % Autosensing |
Netzanschluss | Schukostecker/ Klemmanschluss |
Ausgang | |
Ausgangsspannung | 230 V ± 1 % |
Ausgangsfrequenz | 50 Hz / 60 Hz synchronisiert |
Klirrfaktor Ausgangsspannung | < 1% bei nichtlinearer Last |
Wellenform | Sinus |
Crestfaktor | 3,5 : 1 |
Wirkungsgrad bei Netzbetrieb | 92% bei 100% Last |
Zulässige Überlast | 300 % für 1 s 200 % für 5 s 150 % für 30 s |
Netzanschluss | Mehrfachsteckdose/ Klemmanschluss |
Standardüberbrückungszeit | |
Überbrückungszeit | 13 Minuten |
Überbrückungszeiterweiterung | √ (ja) |
USV-Ausstattung | |
Bypass | Automatischer elektronischer Bypass (bei Überlast oder Störung) |
Meldungen und Alarme | Großes Display mit 4 alphanumerischen Zeilen, mehrfarbige LED-Statusanzeige, akustische Signale |
Kommunikationsports | 1 Port RS 232, 2 Logik-Ports |
Software USV Communicator | √ Kostenloser Download (mit vorheriger Registrierung und Aktivierungscode) |
Schutzvorrichtungen | Elektronisch gegen Überlast, Kurzschluss und Tiefentladung Batteriesystem, Abschaltung bei Überbrückungszeitende, Einschaltstrombegrenzer von Verbrauchern, Anschlusssensor, Neutralleiter, Back-Feed-Protection (Rückspeiseschutzeinrichtung zumSpannungsschutz bei Batteriebetrieb und gezogenem Netzstecker), EPO-Kontakt (Abschaltung USV-Anlage im Notfall) |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 40°C |
Schutzgrad | IP21 |
Luftfeuchte | 20% bis 80% relative Luftfeuchtigkeit, nicht kondensierend |
Geräuschpegel in 1m Abstand | < 40 dBA |
Physische Eigenschaften/ Mechanische Daten | |
Nettogewicht (kg) | 34 |
Abmessungen (HxBxT) | 475 x 270 x 570 mm |
Installierte Leistungseinschübe | 2 |
Freie Slots Leistungserweiterung | 2 |
Installierte Batterie-Sets | 2 |
Freie Slots Überbrückungszeiterweiterung | 2 |
Zertifizierungen | |
Normen | EN 62040-1, EN 62040-2, EN 62040-3 |
Artikelnummer | Kurzbeschreibung | Nennleistung | Bauform |
---|---|---|---|
legrand 310350 | Modulare 1-phasige 1,25kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Gehäuse - Einfache Konfiguration und Instandhaltung |
1,25 kVA | Tower-Einzelgehäuse |
legrand 310352 | Modulare 1-phasige 2,5kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Gehäuse - Einfache Konfiguration und Instandhaltung |
2,5 kVA | Tower-Einzelgehäuse |
legrand 310354 | Modulare 1-phasige 3,75kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Gehäuse - Einfache Konfiguration und Instandhaltung |
3,75 kVA | Tower-Einzelgehäuse |
legrand 310356 | Modulare 1-phasige 5kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Gehäuse - Einfache Konfiguration und Instandhaltung |
5 kva | Tower-Einzelgehäuse |
legrand 310360 + 310778 | Modulare 1-phasige 5kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Doppelgehäuse - Einfache Konfiguration und Instandhaltung |
5 kva | Tower-Doppelgehäuse |
legrand 310363 + 310779 | Modulare 1-phasige 6,25kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Doppelgehäuse - Einfache Konfiguration und Instandhaltung |
6,25 kva | Tower-Doppelgehäuse |
legrand 310366 + 310780 | Modulare 1-phasige 7,5kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Doppelgehäuse - Einfache Konfiguration und Instandhaltung |
7,5 kva | Tower-Doppelgehäuse |
legrand 310369 + 310781 | Modulare 1-phasige 8,75kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Doppelgehäuse - Einfache Konfiguration und Instandhaltung |
8,75 kva | Tower-Doppelgehäuse |
legrand 310372 + 310782 | Modulare 1-phasige 10kVA USV-Anlage - Online-Dauerwandler VFI-SS-111 - Flexible, redundante und skalierbare Lösung in einem Doppelgehäuse - Einfache Konfiguration und Instandhaltung |
10 kva | Tower-Doppelgehäuse |
Leistungsboards (jeweils 1250VA)
Für jedes Unternehmen kommt der Augenblick, in dem es erforderlich ist, sowohl das Computernetz auszubauen als auch die USV-Anlage, die dieses Netzwerk sichert, anzupassen. Dank der Serie MEGALINE sind die Kosten für die Erweiterung sehr gering. Es ist jederzeit möglich, die Leistung der MEGALINE zu erhöhen, indem man im Gehäuse ein Leistungsboard hinzufügt.
Ein weiterer Vorteil ergibt sich aus der Möglichkeit, REDUNDANTE Konfigurationen zu erhalten (Installation von N+1 Boards für eine Leistung, die für eine Last zu liefern ist, die N Boards entspricht). Dies garantiert die totale Sicherheit der Last im Störungsfall.
Artikelnr. legrand 310835
Manueller Bypass
Es ist möglich, die MegaLine Tower Modelle Top Line und Top Line /2 mit einem manuellen Bypass für die Wartung auszustatten, der es erlaubt, die USV aus ihrer Originalinstallation zu entfernen, ohne auf die Stromversorgung der Last zu verzichten und ohne “Spannungslöcher” zu schaffen. Dieses Bypass-Modell macht es möglich, alle Manöver auszuführen, die ohne Bypass bei ausgeschalteter USV ausgeführt werden müßten: z.B. Wartung, Upgrading, d.h. Erweiterung von Leistung und Autonomie. Dieser Bypass ist sehr einfach zu installieren; er ersetzt die Steckverbindung auf der Rückseite und läßt sich bequem wieder von der USV-Einheit entfernen.
Schnell-Ladeeinheiten
Bei großer Anzahl von Batteriekits und zusätzlichem Batteriegehäuse, kann ein zusätzliches Batterieladegerät eingebaut werden, um die erforderliche Gesamtnachladezeit zu verringern. Bei allen Batteriegehäusen ist die schnelle Installation eines solchen Zubehörteils bereits vorgesehen.
Artikelnr. legrand 310785
Technische Daten der 1-phasigen modularen, skalierbaren und redundanten USV MEGALINE Tower 2.5 von legrand | |
---|---|
Artikelnummer | legrand 310352 |
Towergehäuse | MEGALINE 1 Tower (Einzelgehäuse-Ausführung) |
Allgemeine Daten | |
Nennleistung [VA] | 2500 |
Wirknennleistung [W] | 1750 |
Maximaler Ausbau [VA] | 5000 |
Maximaler Ausbau [W] | 3500 |
USV-Wirkprinzip | Dauerwandler Klasse 1 VFI-SS-111 |
USV-Systemaufbau | Modularer Aufbau, skalierbar und redundant N+X mit Leistungseinschüben 1250VA, untergebracht in einem Einzelgehäuse |
Eingang | |
Nenneingangsspannung | 230 V |
Eingangsspannungsbereich | 184 V ÷ 264 V bei 100% der Last |
Minimale Spannung Netzbetrieb | 100 V bei 50 % der Last |
THDi Stromklirrfaktor | < 3% |
Eingangsleistungsfaktor | > 0,99 ab 20% Last |
Eingangsfrequenz | 50 Hz / 60 Hz ± 2 % Autosensing |
Netzanschluss | Schukostecker/ Klemmanschluss |
Ausgang | |
Ausgangsspannung | 230 V ± 1 % |
Ausgangsfrequenz | 50 Hz / 60 Hz synchronisiert |
Klirrfaktor Ausgangsspannung | < 1% bei nichtlinearer Last |
Wellenform | Sinus |
Crestfaktor | 3,5 : 1 |
Wirkungsgrad bei Netzbetrieb | 92% bei 100% Last |
Zulässige Überlast | 300 % für 1 s 200 % für 5 s 150 % für 30 s |
Netzanschluss | Mehrfachsteckdose/ Klemmanschluss |
Standardüberbrückungszeit | |
Überbrückungszeit | 13 Minuten |
Überbrückungszeiterweiterung | √ (ja) |
USV-Ausstattung | |
Bypass | Automatischer elektronischer Bypass (bei Überlast oder Störung) |
Meldungen und Alarme | Großes Display mit 4 alphanumerischen Zeilen, mehrfarbige LED-Statusanzeige, akustische Signale |
Kommunikationsports | 1 Port RS 232, 2 Logik-Ports |
Software USV Communicator | √ Kostenloser Download (mit vorheriger Registrierung und Aktivierungscode) |
Schutzvorrichtungen | Elektronisch gegen Überlast, Kurzschluss und Tiefentladung Batteriesystem, Abschaltung bei Überbrückungszeitende, Einschaltstrombegrenzer von Verbrauchern, Anschlusssensor, Neutralleiter, Back-Feed-Protection (Rückspeiseschutzeinrichtung zumSpannungsschutz bei Batteriebetrieb und gezogenem Netzstecker), EPO-Kontakt (Abschaltung USV-Anlage im Notfall) |
Umgebungsbedingungen | |
Betriebstemperatur | 0°C bis 40°C |
Schutzgrad | IP21 |
Luftfeuchte | 20% bis 80% relative Luftfeuchtigkeit, nicht kondensierend |
Geräuschpegel in 1m Abstand | < 40 dBA |
Physische Eigenschaften/ Mechanische Daten | |
Nettogewicht (kg) | 34 |
Abmessungen (HxBxT) | 475 x 270 x 570 mm |
Installierte Leistungseinschübe | 2 |
Freie Slots Leistungserweiterung | 2 |
Installierte Batterie-Sets | 2 |
Freie Slots Überbrückungszeiterweiterung | 2 |
Zertifizierungen | |
Normen | EN 62040-1, EN 62040-2, EN 62040-3 |
