Einphasen-Überwachungsrelais für 2 Überwachungsbereiche mit je 1 Ausgangsrelais
Das Überwachungsrelais EPU-42 von Relmatic überwacht das Spannungsniveau im 1-Phasen-Netz auf Über- und Unterspannung.

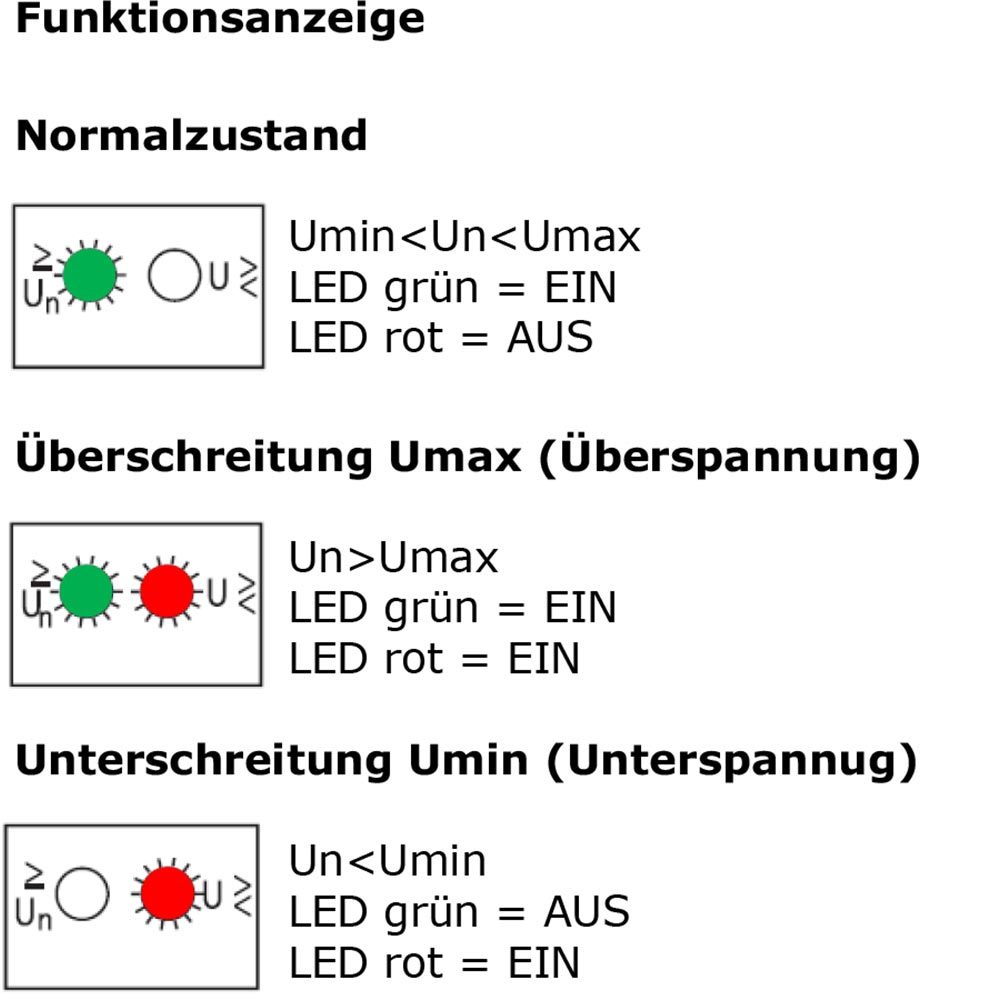

Die überwachte Spannung ist gleichzeitig auch die Versorgung des Gerätes. Im Normalbetrieb sind die Ausgangsrelais ausgeschaltet. Bei Überspannung schaltet das Relais 1, bei Unterspannung das Relais 2 ein. Über die rote und grüne LED Anzeige ist klar zu erkennen, um welchen Fehlerzustand es sich handelt.

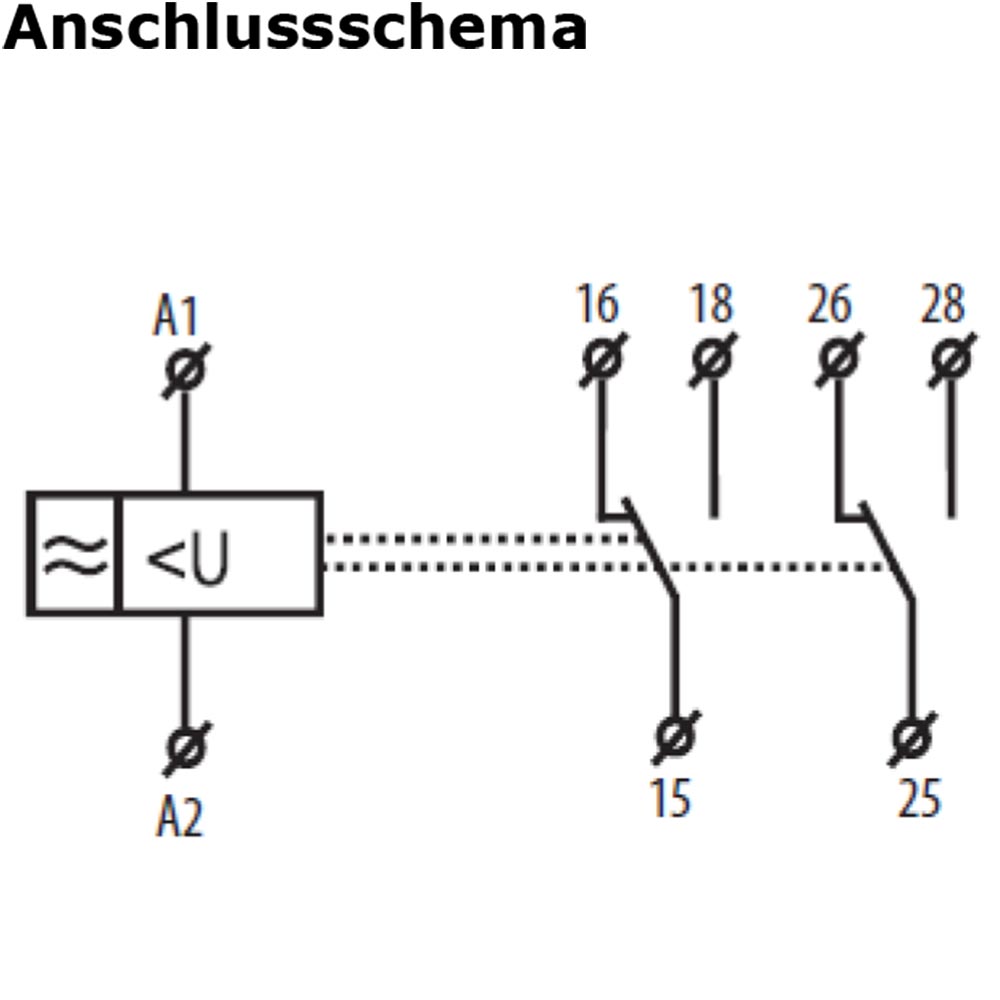

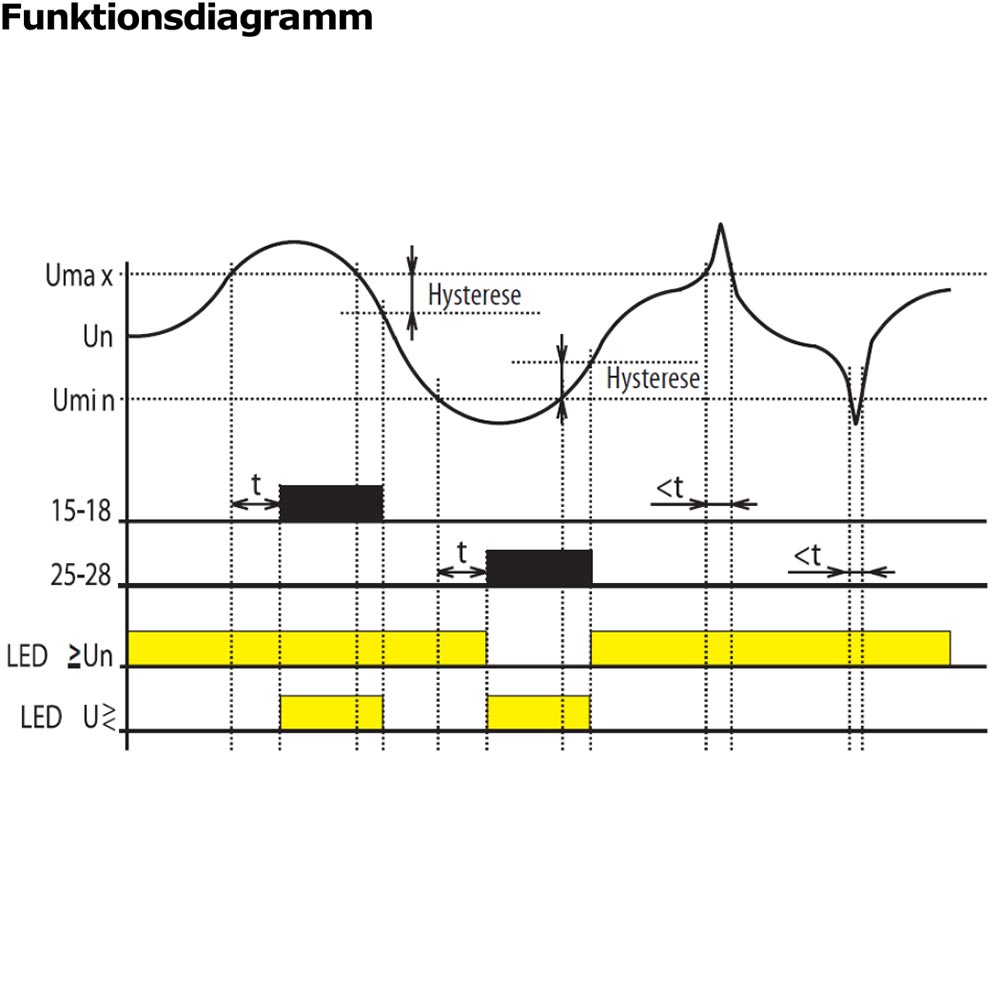

Um kurze Störungen auf dem Netz zeitlich zu überbrücken, kann die Reaktionszeit t mit dem Potentiometer von 0 bis 10 Sekunden verzögert werden.
Spannungsüberwachungsrelais im DIN 45 mm Gehäuse
Mit seinem genormten Gehäuse kann das Spannungsüberwachungsrelais EPU-2 von Relmatic hinter der Abdeckung mit einem 45 mm Ausschnitt installiert werden. Die Funktions- und Schaltzustandsanzeigen (LED’s) sind ersichtlich, wobei die Anschlüsse geschützt hinter der Abdeckung zu liegen kommen.
2 Überwachungsbereiche
DIN 45 mm Gehäuse
Extrem kompakte Bauform
16 A Wechselkontakt
Kurzübersicht Relmatic EPU-42 | |
---|---|
Gerätetyp | Überwachungsrelais |
Überwachungsrelaistyp | 1-Phasenüberwachungsrelais |
Befestigung/ Montage | DIN - Schiene (EN 50022-35) |
Überwachungsbereiche | - Überspannung - Unterspannung mit je 1 Ausgangsrelais |
Technische Daten des Einphasenüberwachungsrelais EPU-42 von Relmatic | ||
---|---|---|
Eingangsseite | ||
Versorgungs- und Messklemmen | A1 - A2 | |
Versorgungs- und Messspannung | 48 - 276 V AC / 50 Hz | |
Leistungsaufnahme | max. 1,2 VA | |
Einstellung und Genauigkeit | ||
Überspannungsbereich (Umax.) | 160 - 276 V AC | |
Unterspannungsbereich (Umin.) | 30 - 95 % Umax | |
Max. Dauerspannung | 276 V AC | |
Spitzenspannung < 1ms | 290 V AC | |
Hysterese | 2 - 6 % | |
Zeitverzögerung t | einstellbar 0 - 10 s | |
Wiederholgenauigkeit | < 1% | |
Ausgangsseite | ||
Anzahl Kontakte | je 1 Wechsler für jedes Spannungsniveau | |
Schaltspannung | 250 V AC1 / 24 V DC | |
Schaltstrom / Kontaktmaterial | 16 A / AC1 / AgNi | |
max. Einschaltstrom | 30 A / < 3 s | |
Schaltleistung | 4000 VA / AC1, 384 W / DC | |
min. Schaltleistung DC | 500 mW | |
Ausgangsanzeige | LED rot / grün | |
Allgemeine Daten | ||
Mechanische Lebensdauer | 3 x 107 | |
Elektrische Lebensdauer bei 12 A | 0,7 x 105 | |
Spannungsfestigkeit | 4 kV Versorgungsausgang | |
Einbaulage | beliebig | |
Befestigung DIN - Schiene | EN 50022-35 | |
Spannungsbegrenzungsklasse | III | |
Umgebungsbedingungen | ||
Umgebungstemperatur | -20°C … +55°C | |
Lagertemperatur | -30°C … +70°C | |
Physische Eigenschaften | ||
Gehäuse | DIN 45 mm Gehäuse | |
Abmessungen (BxHxT) | 17,5 x 90 x 64 mm | |
Schutzart Frontseite | IP 40 | |
Verschmutzungsgrad | 2 | |
Anschlussquerschnitt max. | Volldraht | 1 x 2,5 mm2, 2 x 1,5 mm2 |
mit Hülse | 1 x 2,5 mm2 | |
Gewicht | 85 g | |
Normen/ Zulassungen | ||
EN 60255-6, EN 61010-1 |
