Einphasen-Überwachungsrelais für 4 Überwachungsbereiche
Das Überwachungsrelais EPU-41 von Relmatic überwacht das Spannungsniveau im 1-Phasen-Netz auf Über- und Unterspannung, sowie auf Phasenausfall.

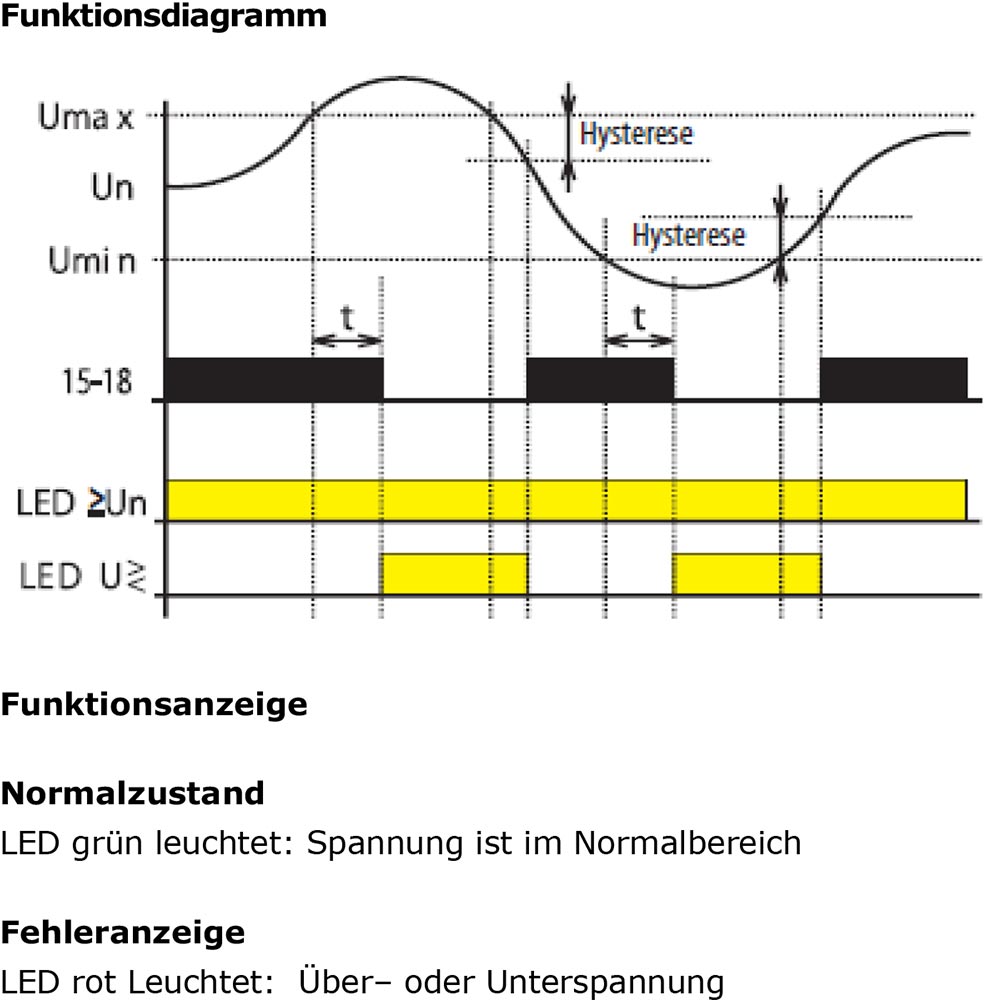

Die überwachte Spannung ist gleichzeitig auch die Versorgung des Gerätes. Im Normalbetrieb ist das Ausgangsrelais angezogen. Bei Über- oder Unterspannung, sowie Ausfall der Phase, fällt das Ausgangsrelais ab. Die Über– oder Unterspannung wird durch die rote LED angezeigt.
Um kurze Störungen auf dem Netz zeitlich zu überbrücken, kann die Ausschaltzeit t mit dem Potentiometer von 0 bis 10 Sekunden verzögert werden.
Spannungsüberwachungsrelais im DIN 45 mm Gehäuse
Mit seinem genormten Gehäuse kann das Spannungsüberwachungsrelais EPU-1 von Relmatic hinter der Abdeckung mit einem 45 mm Ausschnitt installiert werden. Die Funktions- und Schaltzustandsanzeigen (LED’s) sind ersichtlich, wobei die Anschlüsse geschützt hinter der Abdeckung zu liegen kommen.
4 Überwachungsbereiche
DIN 45 mm Gehäuse
Extrem kompakte Bauform
16 A Wechselkontakt
Kurzübersicht Relmatic EPU-41 | |
---|---|
Gerätetyp | Überwachungsrelais |
Überwachungsrelaistyp | 1-Phasenüberwachungsrelais |
Befestigung/ Montage | DIN - Schiene (EN 50022-35) |
Überwachungsbereiche | - Überspannung - Unterspannung - Ausfall der Phase - Nullleiterüberwachung |
Technische Daten des Einphasenüberwachungsrelais EPU-41 von Relmatic | ||
---|---|---|
Eingangsseite | ||

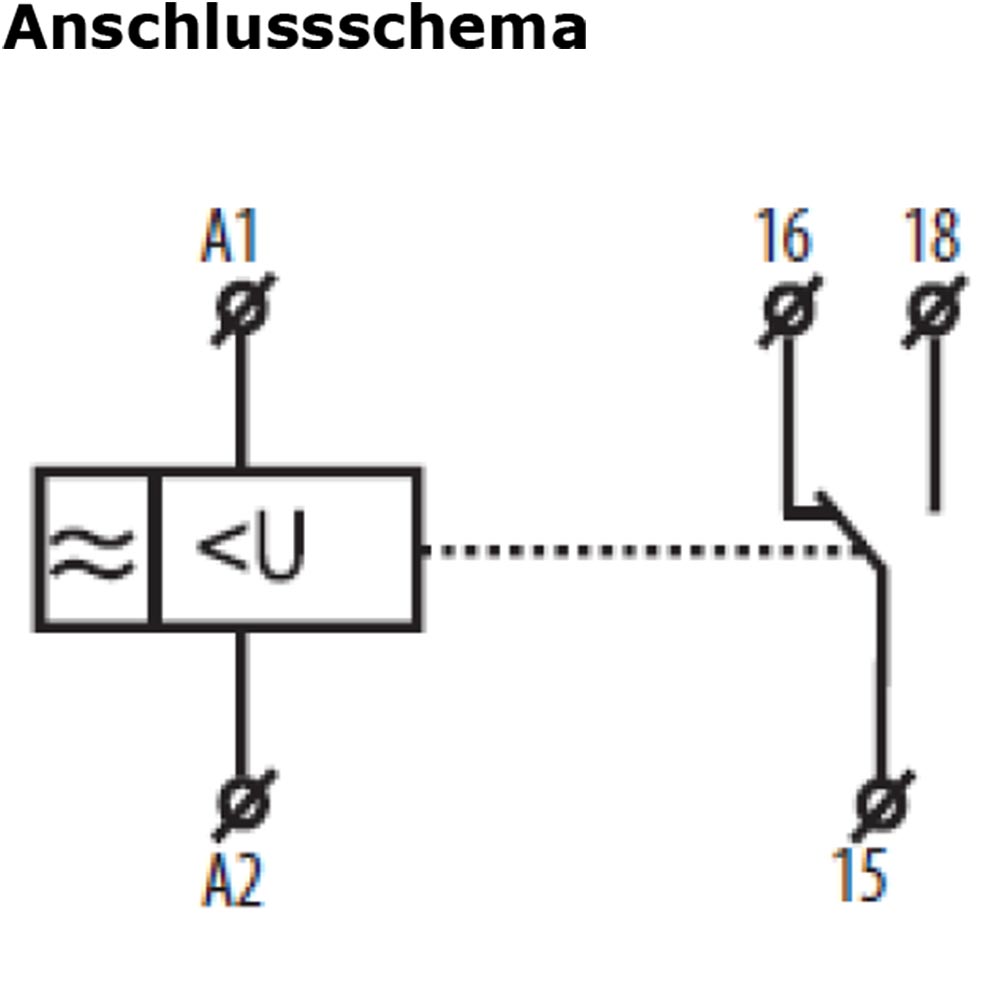

Versorgungs- und Messklemmen | A1 - A2 | |
Versorgungs- und Messspannung | 48 - 276 V AC / 50 Hz | |
Leistungsaufnahme | max. 1,2 VA | |
Einstellung und Genauigkeit | ||
Überspannungsbereich (Umax.) | 160 - 276 V AC | |
Unterspannungsbereich (Umin.) | 30 - 95 % Umax | |
Max. Dauerspannung | 276 V AC | |
Spitzenspannung < 1ms | 290 V AC | |
Hysterese | 2 - 6 % | |
Zeitverzögerung t | einstellbar 0 - 10 s | |
Wiederholgenauigkeit | < 1% | |
Ausgangsseite | ||
Anzahl Kontakte | 1 Wechsler | |
Schaltspannung | 250 V AC1 / 24 V DC | |
Schaltstrom / Kontaktmaterial | 16 A / AC1 / AgNi | |
max. Einschaltstrom | 30 A / < 3 s | |
Schaltleistung | 4000 VA / AC1, 384 W / DC | |
min. Schaltleistung DC | 500 mW | |
Ausgangsanzeige | LED rot / grün | |
Allgemeine Daten | ||
Mechanische Lebensdauer | 3 x 107 | |
Elektrische Lebensdauer bei 12 A | 0,7 x 105 | |
Spannungsfestigkeit | 4 kV Versorgungsausgang | |
Einbaulage | beliebig | |
Befestigung DIN - Schiene | EN 50022-35 | |
Spannungsbegrenzungsklasse | III | |
Umgebungsbedingungen | ||
Umgebungstemperatur | -20°C … +55°C | |
Lagertemperatur | -30°C … +70°C | |
Physische Eigenschaften | ||
Gehäuse | DIN 45 mm Gehäuse | |

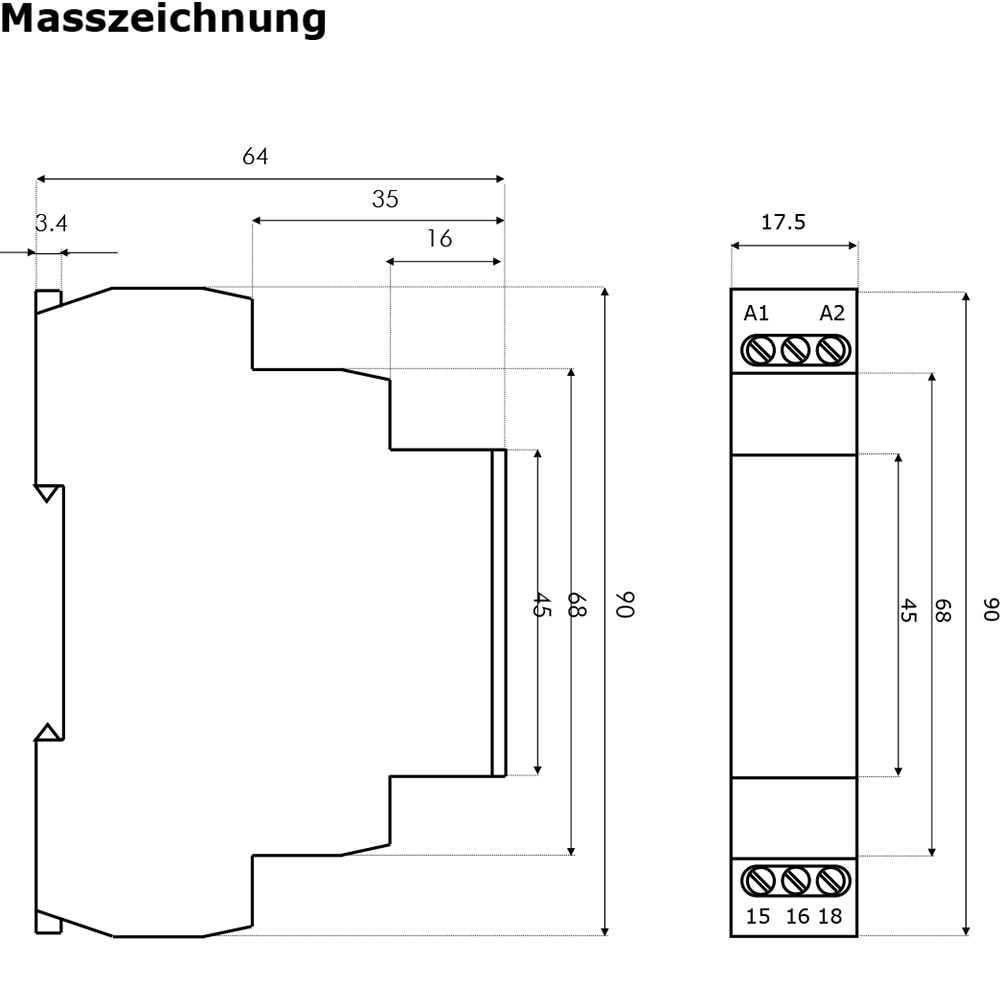

Abmessungen (BxHxT) | 17,5 x 90 x 64 mm | |
Schutzart Frontseite | IP 40 | |
Verschmutzungsgrad | 2 | |
Anschlussquerschnitt max. | Volldraht | 1 x 2,5 mm2, 2 x 1,5 mm2 |
mit Hülse | 1 x 2,5 mm2 | |
Gewicht | 61 g | |
Normen/ Zulassungen | ||
EN 60255-6, EN 61010-1 |
