Das Dual Head DVI USB2.0 KVM over IP Extender-Set MAXflex Dual Fiber (MA2-F) aus der kvm-tec flexline 1000 Serie ist ein hochoptimierter KVM Extender over IP für Distanten bis 160km* bei einer DVI-Auflösungen von 2x 1920x1200 @60Hz, USB-Datenraten bis 480 Mbit/s und für transparente serielle Signale (RS232 bis 115200 baud) - via Fiber-/ Glasfaserkabel.
Das kvm-tec MA2-F MAXflex KVM over IP Extender-Set eignen sich optimal für Point-to-Point Verbindungen oder in KVM Matrix Switching Systemen mit bis zu 1000 Endpunkte und unterstützt Mouse Glide & Switching.
kvm-tec MA2-F MAXflex Fiber Dual: Verzögerungsfreie Dual Head KVM-Übertragung über Glasfaser−Kkabel
Die von kvm-tec, speziell für die MAXflex KVM over IP Extender der FLEXline, entwickelte Videokompression ermöglicht eine extrem geringer Latenzzeit (<5ms) und somit eine verzögerungsfreie KVM-Übertragung. RS232, USB und Video + Audio werden dazu über LWL-/ Glasfaserkabel (bis zu 160km*) übertragen.
kvm-tec MA2-F MAXflex Dual Fiber: Transparente USB 2.0 Übertragung
Die bei kvm-tec in-house entwickelte transparente Übertragung von USB2.0 (USB 2.0 transparent) ermöglicht einen extrem flexiblem Einsatz des MAXflex Fiber KVM over IP Extender-Sets MA2-F und unterstützt USB-Geräte wie bspw. Tablets, Touchscreens, Soundmodule und Drucker. Mit der inkludierten USB-Option "USB-Memory" (USB-Memory ist bereits installiert und aktiviert) unterstützt der MAXflex Dual Fiber MA2-F auch USB-Sticks und USB-Festplatten. Das einzigartige kvm-tec feature „USB save“ verhindert das Eindringen von Viren über die USB Schnittstelle durch das optionale Deaktivieren von Massenspeichern.

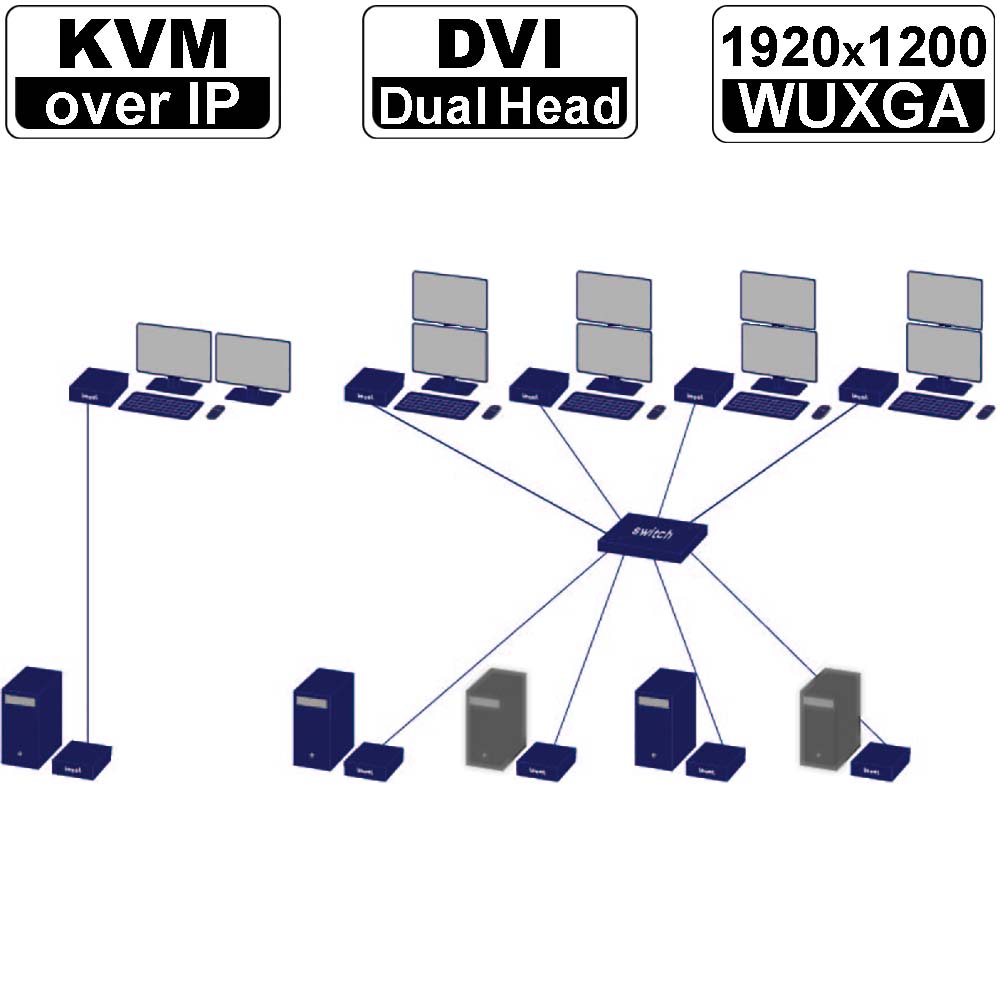

kvm-tec MA2-F MAXflex Dual Fiber: Dual Head KVM Matrix Switching System bis zu 1000 Endpunkte
Dank der inkludierten KVM Switching Option ist der MAXflex Fiber KVM over IP Extender MA2-F – in Verbindung mit einem Netzwerkswitch – ein dezentrales und modulares KVM Matrix Switching System für Zweischirm-Systeme aus bis zu 1000 Endpunkte.
Die kvm-tec Switching Manager Software - Switch up @work - für ein intuitives Management im Switching System ist bei diesem FLEXline KVM over IP Extender ebenfalls bereits inkludiert.
kvm-tec Fiber MAXflex Dual MA2-F: Dual Head KVM over IP Extender mit Mouse Glide & Switch
kvm-tec Mouse Glide & Switch – mit nur einer Maus und einem Keyboard können über mehrere MA2-F mehrere Dual Head PCs von einem Arbeitsplatz aus bedient werden. Die Anordnung von bis zu 8 Monitoren über den Switching Manager kann horizontal oder vertikal erfolgen und ist mit einer virtuellen Desktopwand vergleichbar. Mit der stand alone Lösung können bis zu 4 Screens/PCs angesteuert werden.
kvm-tec MA2-F MAXflex Dual Fiber: Redundants für hohe Sicherheit in kritischen Applikationen
Dank der zwei Stromeingänge ist es mit dem KVM over IP Extender MAXflex Dual Fiber MA2-F möglich Dual Head KVM-Verlängerungen mit redundanter Stromversorgung zu installieren.
kvm-tec MA2-F MAXflex Dual Fiber: Analoge Dual Head VGA/ DVI-I Signal Unterstützung
Mit der inkludierten "Analog VGA Option" unterstützt das MAXflex Dual Fiber KVM over IP Extender-Set MA2-F auch analoge Videosignale (VGA/ DVI-I) mit Auflösungen bis 2x 1920x1200 @60Hz.
kvm-tec MAXflex line: KVM over IP mit analog Audio in beide Richtungen in CD Qualität
Für die Übertragung von bidirektionalem analogen Sound (Audio in beide Richtungen) sind die einzelnen Geräte des MA2-F Extender-Sets mit jeweils zwei Klinkenbuchsen ausgestattet. Diese analoge Soundübertragung ist nicht nur in der Hardware, sondern auch bereits in der Firmware integriert.
kvm-tec MAXflex Dual Fiber: Stromversorgung über PoE nur bei MA1 und MA2
Durch die Verwendung von Glasfaserkabeln und die damit verbundene glavanische Trennenung der einzelnen Komponenten im MAXflex Single Fiber System ist das "POE Upgrade" (FLEXline POE Upgrade/ MA−POE) für die Einheiten dieses Dual Head DVI/ USB2.0 over IP Verlängerungs- und Switching-Systems nicht verfügbar.
Das "POE Upgrade" ist nur für die MAXflex in Kupfer Modelle (MA1, MA1-L, MA1-R, MA2, MA2-L und MA2-R) verfügbar.
kvm-tec MAXflex MA2-F Dual Fiber: Dual Head KVM over IP Extender mit RS232-Schnittstelle und -Übertragung
Dank der RS232-Schnittstelle und der inkludierten RS232-Option können mit dem MAXflex Dual Fiber KVM over IP Extender-Set MA2-F neben KVM (DVI & USB) und Audio auch serielle RS232-Signale übertragen werden.
... FLEXline: kvm-tec customized System
MAXflex ist der Big Player der FLEXline 1000, das clevere, customized KVM-System von kvm-tec.
Wie alle kvm-tec FLEXline Extender haben auch die KVM over IP Extender der MAXflex Serie ein ultraflaches Gehäuse, sind in einer Single- und Dual-Version erhältlich, embedded Sound, sind kompatibel mit Standard- Netzwerkkomponenten und werden mit der kvm-tec Switching Manager Software geliefert.
Hinweis:
* Im Lieferumfang sind "SFP Module Multimode bis zu 500m duplex LC" enthalten, SFP Module für längere Distanzen sind optional erhältlich.
Technische Daten des kvm-tec MAXflex Dual Fiber Extenders MA2-F | ||
---|---|---|
kvm-tec MA2−FL MAXflex MA2-F Local/CPU |
kvm-tec MA2−FR MAXflex MA2-F Remote/CON |
|
Schnittstellen/ Interfaces | ||
Video | 2x DVI in | 2x DVI-D out |
USB 2.0 | 1x USB-B zum PC | 4x USB-A (Geräte) |
Audio | 1x 3,5mm Klinkenbuchse (Line In) 1x 3,5mm Klinkenbuchse (Line out) |
1x 3,5mm Klinkenbuchse (Line In) 1Vpp 1x 3,5mm Klinkenbuchse (Line out/ Speaker) 2x10mW @32Ohm |
Video | ||
Signaltyp | DVI-D | DVI-D |
Auflösung (digital) | 2× max. 1920x1200 @60Hz | 2× max. 1920x1200 @60Hz |
Signaltyp | DVI-I | DVI-I |
Auflösung (analog) | 2× max. 1920x1200 @60Hz | 2× max. 1920x1200 @60Hz |
Color Mode | 24 bit | 24 bit |
Audio | ||
Type | Sound analog / embedded | Sound analog / embedded |
Bandbreite | 16bit, 44kHz, 2 ch | 16bit, 44kHz, 2 ch |
USB | ||
Spezifikation | USB 2.0 | USB 2.0 |
Type | transparent | transparent |
Rate | max. 480 Mbit/s | max. 480 Mbit/s |
MA-MO | √ - MAXflex Memory Option für Massenspeicher & Kamera inkludiert | √ - MAXflex Memory Option für Massenspeicher & Kamera inkludiert |
RS 232 | ||
RS232 Interface | 1x RJ11 Buchse (RS232 Schnittstelle) | 1x RJ11 Buchse (RS232 Schnittstelle) |
transparent up to 115200 baud +/-5V,CTS/DTR handshake |
transparent up to 115200 baud +/-5V,CTS/DTR handshake |
|
Reichweite/ Distanz | ||
Point-to-Point | 160km (99mi)* | 160km (99mi) |
Stromversorgung | ||
Type | externes Steckernetzteil (12V, 2A) im Lieferumfang enthalten | externes Steckernetzteil (12V, 2A) im Lieferumfang enthalten |
2x 12Vdc Stromeingänge für eine redundante Stromversorgung | 2x 12Vdc Stromeingänge für eine redundante Stromversorgung | |
Leistungsaufnahme | 12W | 12W ohne USB Geräte |
Kühlung | ||
Freie Luftzirkulation | Freie Luftzirkulation | |
Umgebungsbedingungen | ||
Betriebstemperatur | 0°C bis +45°C | 0°C bis +45°C |
Lagertemperatur | -25°C bis 80°C | -25°C bis 80°C |
Luftfeuchte (Betrieb & Lagerung) | < 80% relative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||
Material | Aluminium eloxiert | Aluminium eloxiert |
Abmessungen (BxHxT) | 109x43x107,5 mm | 109x43x107,5 mm |
Gewicht | 295 g | 295 g |
Gewicht (versandfertig) | 1005 g | 890 g |
MTBF | ||
82.820 berechnete Betriebsstunden | 82.820 berechnete Betriebsstunden | |
ca. 10 Jahre | ca. 10 Jahre | |
Konformität | ||
CE, FCC | CE, FCC | |
Garantie | ||
Herstellergarantie | 2 Jahre | 2 Jahre |
5 Jahre optional | 5 Jahre optional |
Hinweis:
* Im Lieferumfang sind "SFP Module Multimode bis zu 500m duplex LC" enthalten, SFP Module für längere Distanzen sind optional erhältlich.
Artikelnr. | Kurzbeschreibung | Kabel Kupfer/Fiber | Reichweite |
---|---|---|---|
kvm−tec MA1 | MAXflex Extender Single Redundant – Set | CAT5e/6/7 | 100m |
kvm-tec MA2 | MAXflex Extender Dual – Set | CAT5e/6/7 | 100m |
kvm−tec MA1−F | MAXflex Extender Single Redundant Fiber – Set | Glasfaser | 500m/ 20km*/ 160km* |
kvm−tec MA2−F | MAXflex Extender Dual Fiber – Set | Glasfaser | 500m/ 20km*/ 160km* |
kvm−tec MA1−L | MAXflex Extender Single Redundant – Local Unit /CPU | CAT5e/6/7 | 100m |
kvm−tec MA1−R | MAXflex Extender Single Redundant – Remote Unit /CON | CAT5e/6/7 | 100m |
kvm-tec MA2-L | MAXflex Extender Dual – Local Unit /CPU | CAT5e/6/7 | 100m |
kvm-tec MA2-R | MAXflex Extender Dual – Remote Unit /CON | CAT5e/6/7 | 100m |
kvm-tec MA1-FL | MAXflex Extender Single Redundant Fiber – Local Unit /CPU | Glasfaser | 500m/ 20km*/ 160km* |
kvm-tec MA1-FR | MAXflex Extender Single Redundant Fiber – Remote Unit /CON | Glasfaser | 500m/ 20km*/ 160km* |
kvm-tec MA2-FL | MAXflex Extender Dual Fiber – Local Unit /CPU | Glasfaser | 500m/ 20km*/ 160km* |
kvm-tec MA2-FR | MAXflex Extender Dual Fiber – Remote Unit /CON | Glasfaser | 500m/ 20km*/ 160km* |
* im Lieferumfang der MAXflex Fiber sind "SFP Module Multimode bis 500m duplex LC" enthalten, SFP Module für längere Distanzen sind optional erhältlich.
