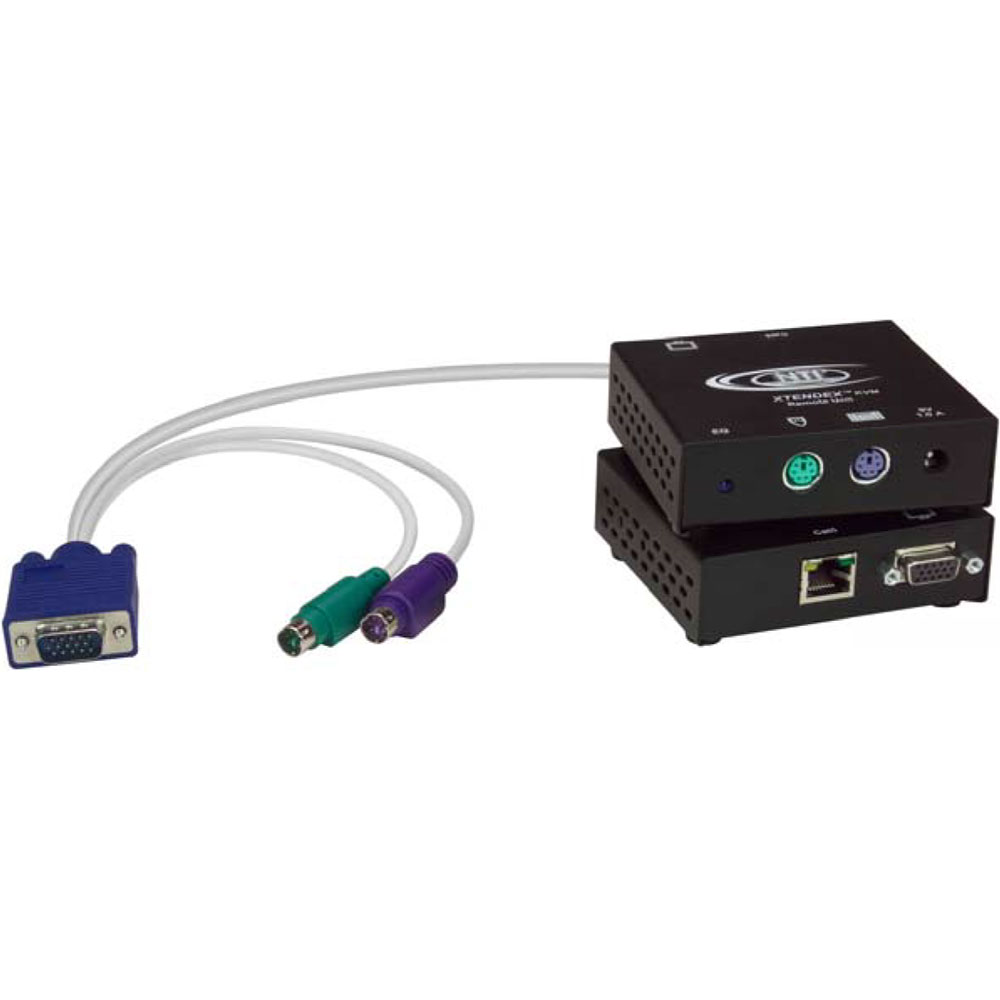

Mit dem XTENDEX® KVM-Extender ST-C5KVM-300 von NTI erhalten Sie Zugang zu einem bis zu 91 Meter entfernten PC oder NTI KVM Switch via CAT-Kabel.
Das KVM Extender-Set NTI ST-C5KVM-300 besteht aus einer Lokalen- und einer Remote-Einheit und ermöglicht die Übertragung von Tastatur-, Maus- und Videosignalen über eine Distanz von bis zu 91m (300ft) via CAT5/5e/6/6a Kabel an eine KVM-Konsole bzw. einen entfernten Arbeitsplatz mit PS/2 Keyboard, PS/2 Mouse und VGA-Monitor.
Gleichzeitig bietet der Sender (die Lokale-Einheit) die Möglichkeit des lokalen Zugriffs auf den angeschlossen Computer.
Entfernungen und Auflösungen bei Übertragung via CAT5/ CAT5e/ CAT6/ CAT6a Kabel | ||
---|---|---|
Kabel | Entfernung | Maximale Auflösung |
CAT5/5e Solid UTP | 91,4m (300ft) | 1280x1024 mit 60Hz |
45,6m (150ft) | 1600x1200 bei 60Hz | |
30m (100ft) | 1920x1440 bei 60Hz | |
CAT5/5e Solid STP, CAT6 Solid UTP | 91,4m (300ft) | 1024x768 bei 60Hz |
45,6m (150ft) | 1280x1024 bei 60Hz | |
30m (100ft) | 1600x1200 bei 60Hz | |
CAT6a Solid UTP | 91,4m (300ft) | 1024x768 bei 60Hz |
45,6m (150ft) | 1280x1024 bei 60Hz | |
30m (100ft) | 1920x1200 bei 60Hz |
Anschlüsse | Lokale-Einheit | Remote-Einheit |
---|---|---|
KVM-Ports | ||
Grafik: | 1x VGA (15-PIN HD)-Stecker | -- |
Maus | 1x PS/2 (6-Pin MiniDIN)-Stecker | -- |
Tastatur | 1x PS/2 (6-Pin MiniDIN)-Stecker | -- |
Konsolen-Ports | ||
Grafik | 1x VGA (15-PIN HD)-Buchse (für lokalen Zugriff) |
1x VGA (15-PIN HD)-Buchse |
Maus | 1x PS/2 (6-Pin MiniDIN)-Buchse (für lokalen Zugriff) |
1x PS/2 (6-Pin MiniDIN)-Buchse |
Tastatur | 1x PS/2 (6-Pin MiniDIN)-Buchse (für lokalen Zugriff) |
1x PS/2 (6-Pin MiniDIN)-Buchse |
Videoqualität | ||
Unterstützt Auflösungen bis 1920x1440 | ||
Die Anpassung der Videoqualität für unterschiedliche CAT5/5e/6/6a-Kabellängen erfolgt manuell. Dia maximale Auflösung entsprechend des gewählten CAT-Kabels und der Kabellänge entnehmen Sie bitte unten stehender Tabelle. |
||
Video Allgemein | ||
VGA Kompatiblität | XGA, VGA | |
Eingangs-/ Ausgangs-Impedanz | 75 Ω | |
Horizontal-Frequenzbereich (Eingang) | 15 kHz bis 130 Hz | |
Vertikal-Frequenzbereich (Eingang) | 30 Hz bis 150 Hz | |
Unterstützte Sync Typen | Separates und Composite TTL-pegel und Sync auf Grün | |
Video Maxium I/O Level | 1,45Vp-p | |
Stromversorgung | ||
Stromversorgung | 9VDC, 1,0A - jeweils über Netzadapter (110/120 oder 220/230/240 VAC Netzteil 2x im Lieferumfang enthalten) |
|
Leistungsaufnahme | 10 Watt (max.) | 10 Watt (max.) |
Umgebungsbedingungen | ||
Betriebstemperatur | 0°C bis 45°C (32 ~ 113°F) | 0°C bis 45°C (32 ~ 113°F) |
Lagertemperatur | -30°C bis 60°C (-20 ~ 140°F) | -30°C bis 60°C (-20 ~ 140°F) |
Luftfeuchte | 17% bis 90 relative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||

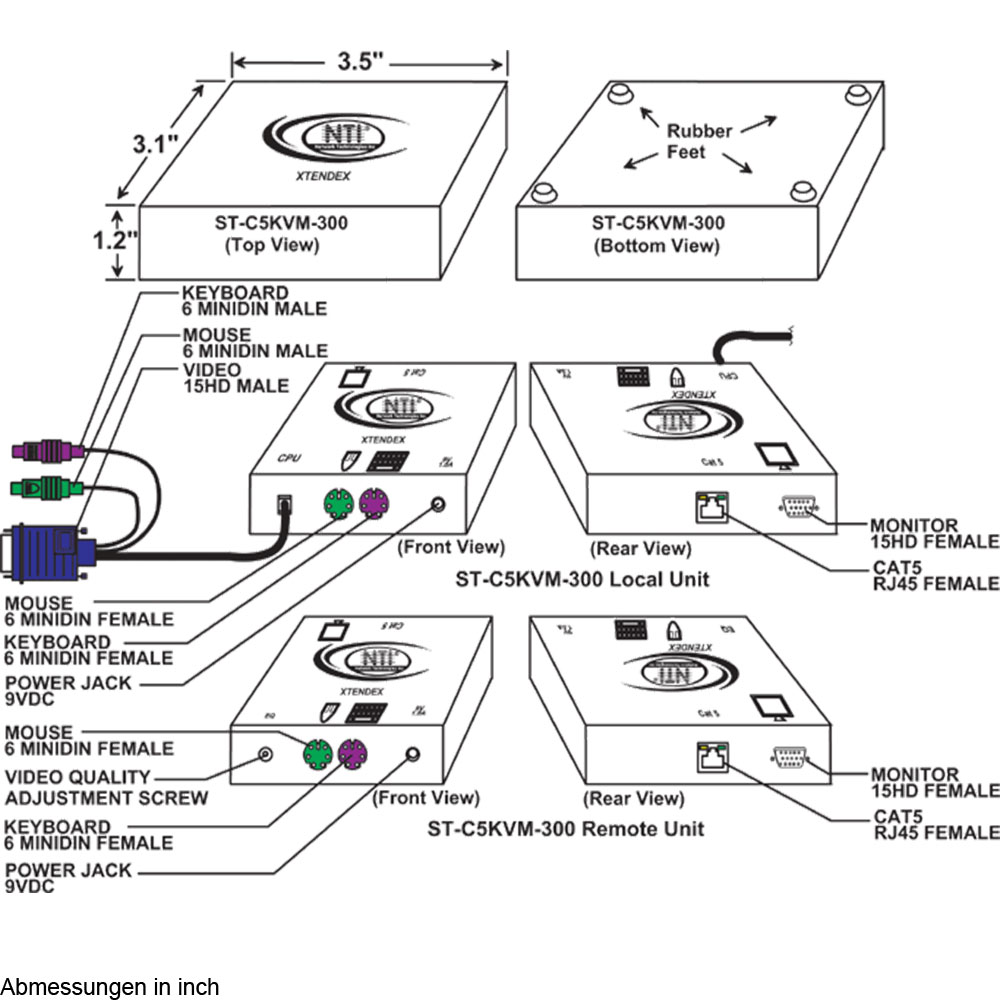

Abmessungen (BxTxH) | 89 x 79 x 30 mm (3.5x3.1x1.2 in) | 89 x 79 x 30 mm (3.5x3.1x1.2 in) |
Gewicht | ca 540g (0,54 kg / 1,2 lbs.) | ca 540g (0,54 kg / 1,2 lbs.) |
MTBT | ||
MTBF in Stunden | 88969 | 86881 |
Optionale Ausführung:
OptionalesZubehör
Entfernungen und Auflösungen bei Übertragung via CAT5/ CAT5e/ CAT6/ CAT6a Kabel | ||
---|---|---|
Kabel | Entfernung | Maximale Auflösung |
CAT5/5e Solid UTP | 91,4m (300ft) | 1280x1024 mit 60Hz |
45,6m (150ft) | 1600x1200 bei 60Hz | |
30m (100ft) | 1920x1440 bei 60Hz | |
CAT5/5e Solid STP, CAT6 Solid UTP | 91,4m (300ft) | 1024x768 bei 60Hz |
45,6m (150ft) | 1280x1024 bei 60Hz | |
30m (100ft) | 1600x1200 bei 60Hz | |
CAT6a Solid UTP | 91,4m (300ft) | 1024x768 bei 60Hz |
45,6m (150ft) | 1280x1024 bei 60Hz | |
30m (100ft) | 1920x1200 bei 60Hz |
Artikelnummer | Kurzbeschreibung | Max. Reichweite |
---|---|---|
XTENDEX® ST-C5KVM-300 |
KVM Extender Überträgt PS/2- und VGA-Signale |
91m (300ft) |
XTENDEX® ST-C5KVMA-300 |
KVM+Audio Extender Überträgt PS/2-, VGA-Video- und Stereo-Audio-Signale |
91m (300ft) |
XTENDEX® ST-C5KVM-600 |
KVM Extender Überträgt PS/2- und VGA-Signale |
183m (600ft) |
XTENDEX® ST-C5KVMA-600 |
KVM+Audio Extender Überträgt PS/2-, VGA-Video- und Stereo-Audio-Signale |
183m (600ft) |
XTENDEX® ST-C5KVMRS-600 |
KVM+RS232 Extender Überträgt PS/2-, VGA- und RS232-Signale |
183m (600ft) |
XTENDEX® ST-C5KVM-1000S |
KVM Extender Überträgt PS/2- und VGA-Signale |
305m (1000ft) |
XTENDEX® ST-C5KVM2A-1000S |
KVM+2-Wege-Audio Extender Überträgt PS/2-, VGA-Video- und Zweiwege-Audio-Signale |
305m (1000ft) |
XTENDEX® ST-C5KVMRS-1000S |
KVM+RS232 Extender Überträgt PS/2-, VGA- und RS232-Signale |
305m (1000ft) |
XTENDEX® ST-C5KVM2ARS-1000S |
KVM+2-Wege-Audio+RS232 Extender Überträgt PS/2-, VGA-Video- und Zweiwege-Audio- sowie RS232-Signale |
305m (1000ft) |
