HDMI USB KVM Extender über ein CAT-Kabel - bis 121m

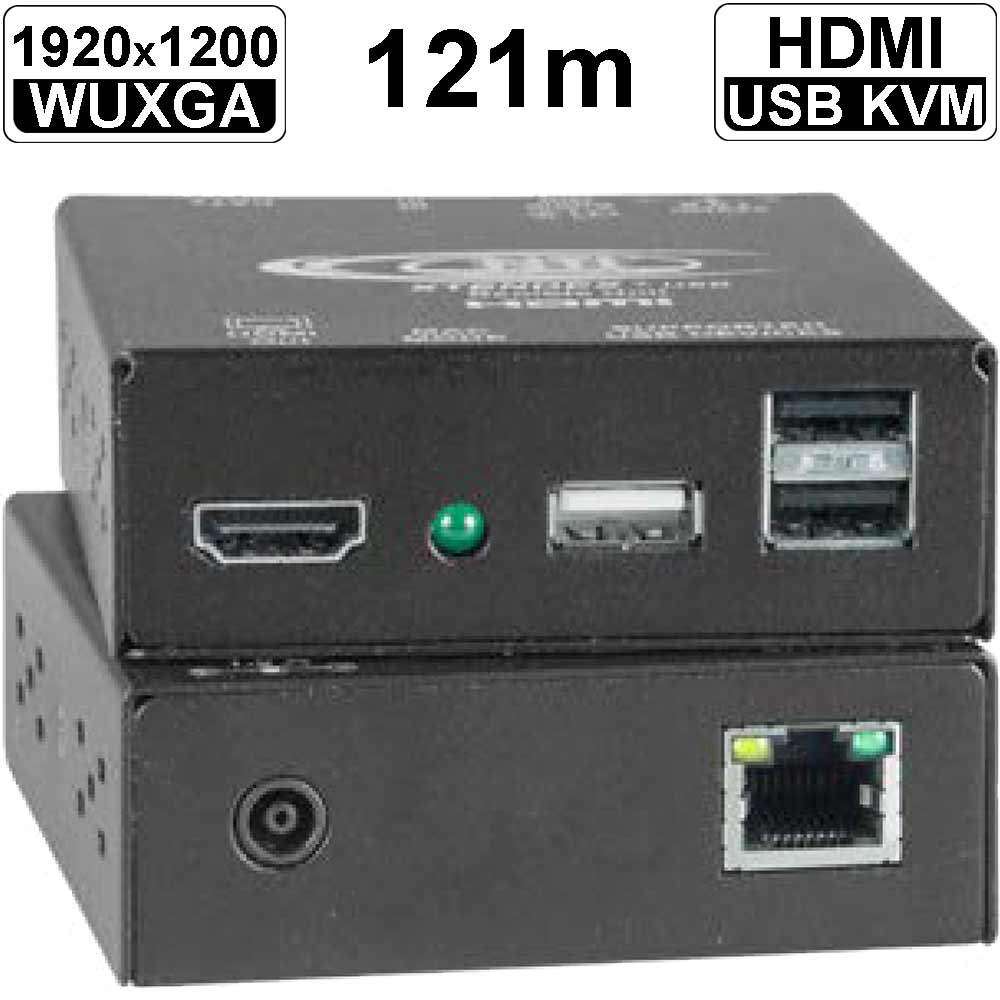

Der XTENDEX® HDMI-USB-KVM-Extender ST-C6USBHU-300 von NTI ermöglicht den Fernzugriff auf einen USB-Computer (USB-Tastatur, USB-Maus und HDMI-Monitor) über ein CATx-Kabel aus Entfernungen von bis zu 121m (400ft).
Die kompakte HDMI-USB-KVM-Verkängerung ST-C6USBHU-300 besteht aus einer lokalen Einheit, die an einen Computer angeschlossen wird, und einer Remote-Einheit, die an eine Tastatur, ein Monitor und eine Maus angeschlossen wird. Die lokale und die remote Einheit werden über ein CAT5/6/7-Kabel direkt miteinander verbunden.
Technische Daten des HDMI USB KVM Extenders ST-C6USBHU-300 | ||
---|---|---|
Sender (Lokale Einheit) | Empfänger (Remote Einheit) | |
Anschlüsse | ||
Videoeingang | 1x HDMI Buchse (Typ A) | |
Videoausgang | 1x HDMI Buchse (Typ A) | |
USB-Port | 1x USB-Buchse (Typ B) | 3x USB-Buchse (Typ A) - 2 USB-Port zum Anschluss von Tastaur und Maus (Kompatibel mit den meisten USB-Tastaturen und -Mäusen, einschließlich der kabellosen Maus Logitech M570 und der kabellosen Tastatur Logitech K400) 1 USB-Port für ein zusätzliches USB 2.0-Gerät (low/full speed) - USB-Touchscreen-Monitor, CAC-Kartenleser, interaktives Whiteboard oder Barcode-Scanner |
Stromversorgung | 1x 24V DC-Stromanschluss | 1x 24V DC-Stromanschluss |
Unterstützt PoC Für die Stromversorgung des lokalen und des entfernten Geräts ist nur ein Netzteil erforderlich |
||
Sender-zu-Empfänger | 1x RJ45-Buchse | 1x RJ45-Buchse |
Audio Video Allgemein | ||
HDMI konform | √ (ja) | √ (ja) |
HDCP konform | √ (ja) | √ (ja) |
Unterstützte Auflösungen | 16:9 TV-Auflösungen bis FullHD (1080p @60Hz) und 16:10 Computerauflösungen bis WUXGA (1920x1200 @60Hz) |
|
Datenrate/ Bandbreite | bis 225 MHz (10,2 Gbit/s) | |
HDMI Audio Formate | LPCM, Dolby TrueHD, DTS-HD Master Audio, Dolby Digital, und DTS | |
CEC (Consumer Electronic Control) | √ (ja): Unterstützung von CEC-kompatiblen Geräten | |
DDC | √ (ja): Unterstützung des DDC2B Protokols | |
Übertragungsmethode | HDBaseT 2.0 | |
Übertragung über CAT-Kabel | ||
Unterstützte Kabel | CAT5e/6/7-Kabel Automatische Entzerrung für verschiedene Längen von CAT5e/6/7-Kabeln |
|
Strom | ||
Stromversorgung | über externes 24VDC Netzteil (1x im Lieferumgang enthalten) die jeweils andere Einheit wird über PoC versorgt |
|
Umgebungsbedingungen | ||
Betriebstemperatur | 0°C bis 50°C | |
Lagertemperatur | -30°C bis +60°C | |
Luftfeuchte | 5% bis 90% relative Luftfeuchtigkeit, nicht kondensierend | |
Physische Eigenschaften | ||
Abmessungen (BxTxH) | jeweils ca. 89 x 78,5 x 27,5 mm | |
Farbe | schwarz | |
Zertifizierungen | ||
CE, RoHS TAA-konform EN51055, EN50121-3-2 |
||
Garantie | ||
Herstellergarantie | 2 Jahre |
Entfernungen bei Computerauflösungen mit CAT5e/CAT6/CAT7-Kabeln | ||
---|---|---|
Kabel | Distanz (ft) | Max Std Auflösung |
CAT5e Solid UTP |
100 | 1920x1200 at 60Hz |
150 | 1280x1024 at 60Hz | |
CAT5e Stranded UTP |
100 | 1920x1200 at 60Hz |
CAT5e Stranded Shielded |
100 | 1920x1200 at 60Hz |
150 | 1280x1024 at 60Hz | |
CAT6 Solid UTP (24 AWG) |
100 | 1920x1200 at 60Hz |
CAT6 Solid UTP (23 AWG) |
100 | 1920x1200 at 60Hz |
150 | 1280x1024 at 60Hz | |
CAT6 Solid FTP |
100 | 1920x1200 at 60Hz |
CAT6 Solid Shielded |
100 | 1920x1200 at 60Hz |
150 | 1280x1024 at 60Hz | |
CAT6a Solid |
150 | 1920x1200 at 60Hz |
250 | 1280x1024 at 60Hz | |
325 | 1024x768 at 60Hz | |
CAT6a SFTP Solid, CAT7 Solid |
175 | 1920x1200 at 60Hz |
225 | 1280x1024 at 60Hz | |
350 | 1024x768 at 60Hz | |
Entfernungen bei HDTV-Auflösungen mit CAT5e/CAT6/CAT7-Kabeln | ||
Kabel | Distanz (ft) | Max Std Auflösung |
CAT5e Solid UTP |
50 | 1080p/60Hz/24-bit |
100 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
150 | 720p/60Hz/24-bit | |
CAT5e Stranded UTP501080p/60Hz/24-bit |
||
100 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
CAT5e Solid Shielded |
50 | 1080p/60Hz/24-bit |
100 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
CAT5e Stranded Shielded501080p/60Hz/24-bit |
||
100 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
150 | 720p/60Hz/24-bit | |
CAT6 Solid UTP (24 AWG) |
100 | 1080p/60Hz/24-bit |
CAT6 Solid UTP (23 AWG)751080p/60Hz/36-bit |
||
100 | 1080p/60Hz/24-bit | |
150 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
720p/60Hz/24-bit | ||
CAT6 Solid FTP |
100 | 1080p/60Hz/24-bit |
CAT6 Solid Shielded1001080p/60Hz/24-bit |
||
150 | 720p/60Hz/24-bit | |
CAT6a Solid |
100 | 1080p/60Hz/36-bit |
125 | 1080p/60Hz/24-bit | |
225 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
300 | 720p/60Hz/24-bit | |
400 | 480p/60Hz/24-bit | |
CAT6a SFTP Solid, CAT7 Solid1001080p/60Hz/36-bit |
||
125 | 1080p/60Hz/24-bit | |
250 | 1080p/24Hz/24-bit | |
1080i/60Hz/36-bit | ||
300 | 720p/60Hz/24-bit | |
400 | 480p/60Hz/24-bit |
