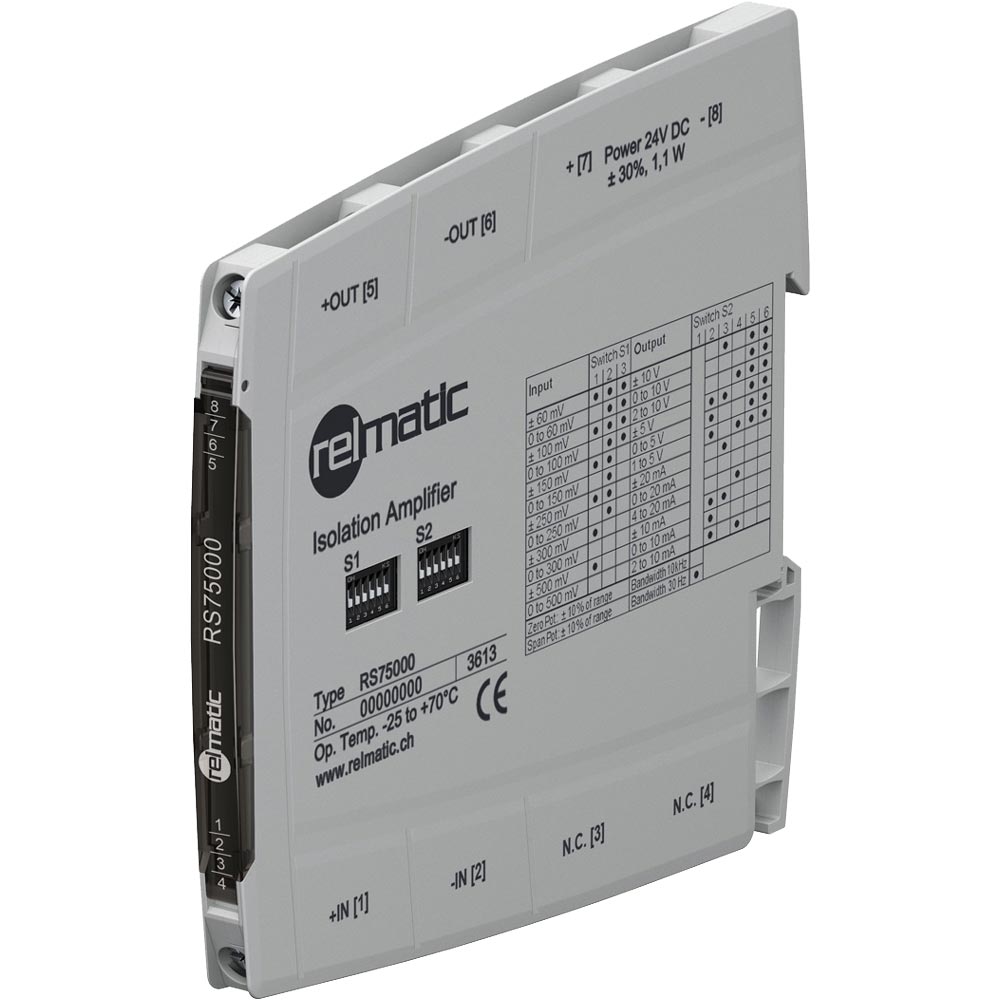

Der Shunt-Trennverstärker RS 75000 von Relmatic dient zur galvanischen Trennung und Wandlung von bipolaren und unipolaren mV-Spannungen, wie sie oft bei der Strommessung mit Shunt-Widerständen auftreten oder sonstigen Applikationen.
Durch die kalibrierte Messbereichsumschaltung und den kompakten Aufbau ist dieser Shunt-Trennverstärker flexibel einsetzbar.
Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale, die den Relamtic RS75000 konkurrenzlos machen.
Ein- und Ausgangsbereiche einfach per DIP-Schalter umgeschalten
Die Ein- und Ausgangsbereiche können bei diesem Shunt-Trennverstärker von Relmatic einfach per DIP-Schalter umgeschaltet werden. Ein anschliessendes Nachjustieren ist Dank der kalibrierten Messbereichsumschaltung des RS 7500 nicht notwendig.
Auch die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen.
Ein zuschaltbarer Messstreckenabgleich nach der Umschaltung ist an den frontseitigen Zero/Span-Potentiometern möglich.
Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage des RS-75000. Dabei spart der Shunt-Trennverstärker im 6,3 mm schmalen Anreihgehäuse erheblich Platz im Schaltschrank und auf der Hutschiene.
Das im Wirkungsgrad optimierte Schaltnetzteil des RS 75000 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität.
Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Technische Daten des Shunt-Trennverstärkers zur Trennung und Wandlung bipolarer und unipolarer mV-Spannungen | ||||||
---|---|---|---|---|---|---|
Eingangsseite |
||||||
Eingangssignal(umstellbar) | ±60 mV 0…60 mV |
±100 mV 0…100 mV |
±150 mV 0…150 mV |
±250 mV 0…250 mV |
±300 mV 0…300 mV |
±500 mV 0…500 mV |
Eingangswiderstand | > 100 kΩ | |||||
Überlastbarkeit | < 30 V | |||||
Ausgangsseite | Spannung | Strom | ||||
Ausgangssignal | ± 10 V ± 5 V |
0…10 V 0…5 V |
2…10 V 1…5 V |
±20 mA ±10 mA |
0…20 mA 0…10 mA |
4…20 mA 2…10 mA |
Bürde | ≤ 5 mA (2 kΩ bei 10 V) | ≤ 12 V (600 Ω bei 20 mA) | ||||
linearer Übertragungsbereich | unipolar: - 1 … + 110 % bipolar: - 110 … + 110 % |
|||||
Restwelligkeit | < 10 mVeff | |||||
Allgemeine Daten | ||||||
Übertragungsfehler | 0,1 % vom Endwert | |||||
Temperaturkoeffizient | 100 ppm/K | |||||
Zero/Span-Abgleich | ±5 % vom Endwert | |||||
Grenzfrequenz (-3 dB) | 5 kHz 100 Hz umschaltbar | |||||
Einstellzeit (T10-90) | 100 µs 3,5 ms | |||||
Prüfspannung | 3 kV, 50 Hz, 1 Min. ; Eingang gegen Ausgang gegen Versorgung | |||||
Arbeitsspannung (Basisisolierung) | 600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 zwischen allen Kreisen | |||||
Schutz gegen gefährliche Körperströme | Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäss DIN EN 61010 Teil1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen | |||||
Umgebungstemperatur | Betrieb: - 25 °C bis + 70 °C Transport und Lagerung: - 40 °C bis + 85 °C |
|||||
Hilfsenergie | 24 V DC; 16,8 V...31,2 V DC, ca. 0,8 W | |||||
EMV | EN 61326-1 | |||||
Bauform | 6.2 mm Anreihgehäuse | |||||
Schutzart | IP 20 | |||||
Gewicht | ca. 70g |
