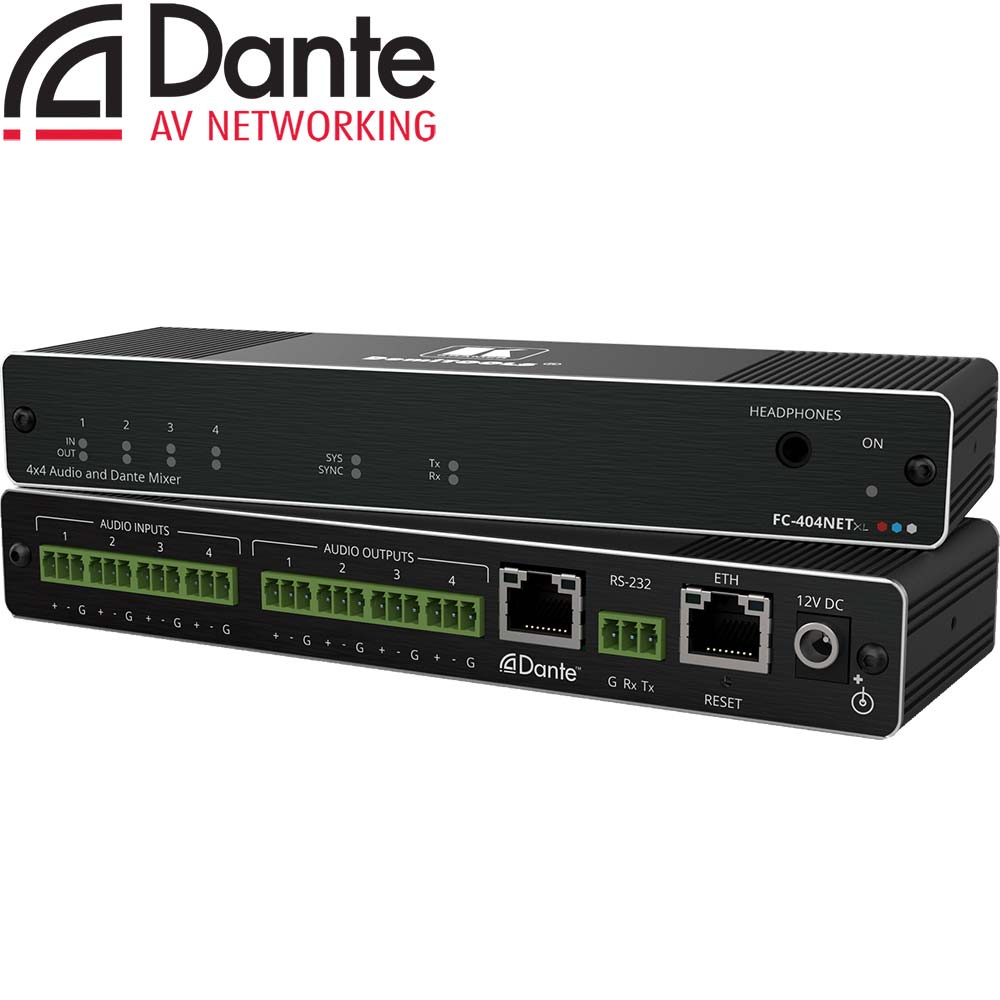

Der FC-404NETxl von Kramer iist ein hybrider, analoger und Dante Audio-Cross-Connect-Mischer.

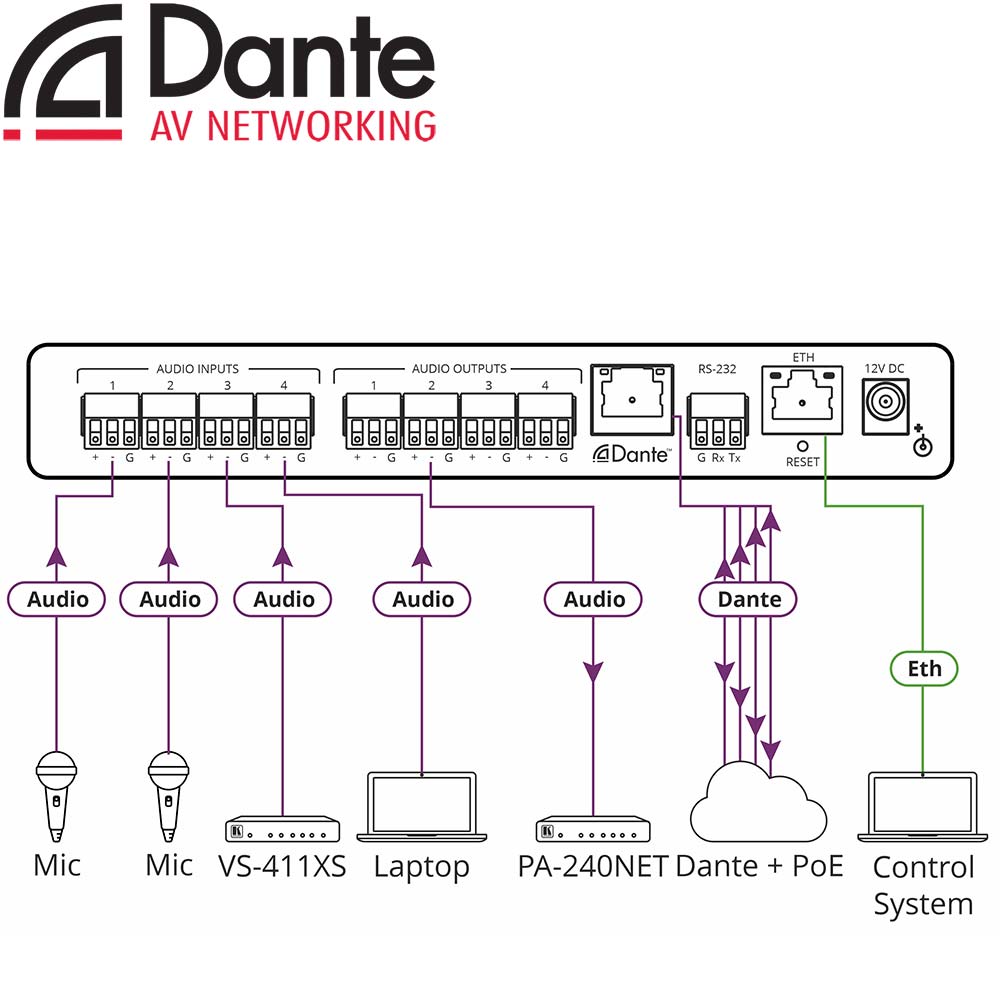

Analoge Line/Mikrofon- oder Dante-Eingangssignale werden gemischt und zu analogen Audio-Ausgängen oder den Dante-Ausgängen geleitet.
Der 4x4 Dante-Mischer Kramer FC-404NETxl unterstützt PoE (Power over Ethernet).
Technische Daten des Kramer FC-404NETxl | |
---|---|
Anschlüsse | |
Eingänge | 4x Symmetrische Mono-Audioleitung/Mikrofon (3-polige Anschlussbuchsen) |
Ausgänge | 4x Symmetrische Mono-Audioleitung (3-polige Anschlussbuchsen) |
Datenports | 1x Dante-Netzwerk (RJ45 Buchse) - für 4 Audio-Eingangskanäle und 4 Ausgangsstreams, 1x 1 Ethernet-Netzwerk (RJ45 Buchse) 1x RS232 (3-polige Schraubklemme) |
Symmetrischer Line-Level-Eingang | |
Impedanz | 50kΩ |
Maximaler Pegel | +10dBu (2,35Vrms) |
Nominaler Pegel | +4dBu |
Empfindlichkeit | Volle Leistung bei +10dBu (2,4Vrms) |
Mikrophonpegel Eingang | |
Impedanz | 10kΩ |
Maximaler Pegel (dynamisch) | 23mVrms |
Maximaler Pegel (Kondensator) | -10dBu |
Empfindlichkeit | Volle Leistung @ +10dBu (2,4Vrms) |
Phantomspeisung | 48VDC an/aus pro Eingang |
Line-Level-Ausgang | |
Impedanz symmetrisch | 500Ω |
Maximaler Pegel | +15dBu |
Frequenzgang | 20Hz - 20kHz, ±0,1dB |
Verlängerungsleistung | |
Audio THD + Rauschen | < 0,03% 20Hz - 20kHz bei Einheitsverstärkung |
Crosstalk | < −85dB, 20Hz bis 20kHz |
Digitale Kanäle | |
Dante-Abtastraten | 44,1; 48 (Standard); 88,2; 96kHz |
AES67 Abtastrate | 48kHz |
LED Anzeigen | |
4x Eingangssignal/Clipping-LEDs, 4x Ausgangssignal/Clipping-LEDs, 1x Sys-LED, 1x Sync-LED, 1x Tx-LED, 1x Rx-LED, 1x Power-on-LED |
|
Stromversorgung | |
Stromversorgung | Über externes 12V Netzteil (im Lieferumfang enthalten) oder PoE (Power over Ethernet) |
Stromverbrauch | 12V DC, 300mA |
Umgebungsbedingungen | |
Betriebstemperatur | 0° bis +40°C (32° ~ 104°F) |
Lagertemperatur | −40° bis +70°C (−40° ~ 158°F) |
Luftfeuchte | 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend |
Physische Eigenschaften | |

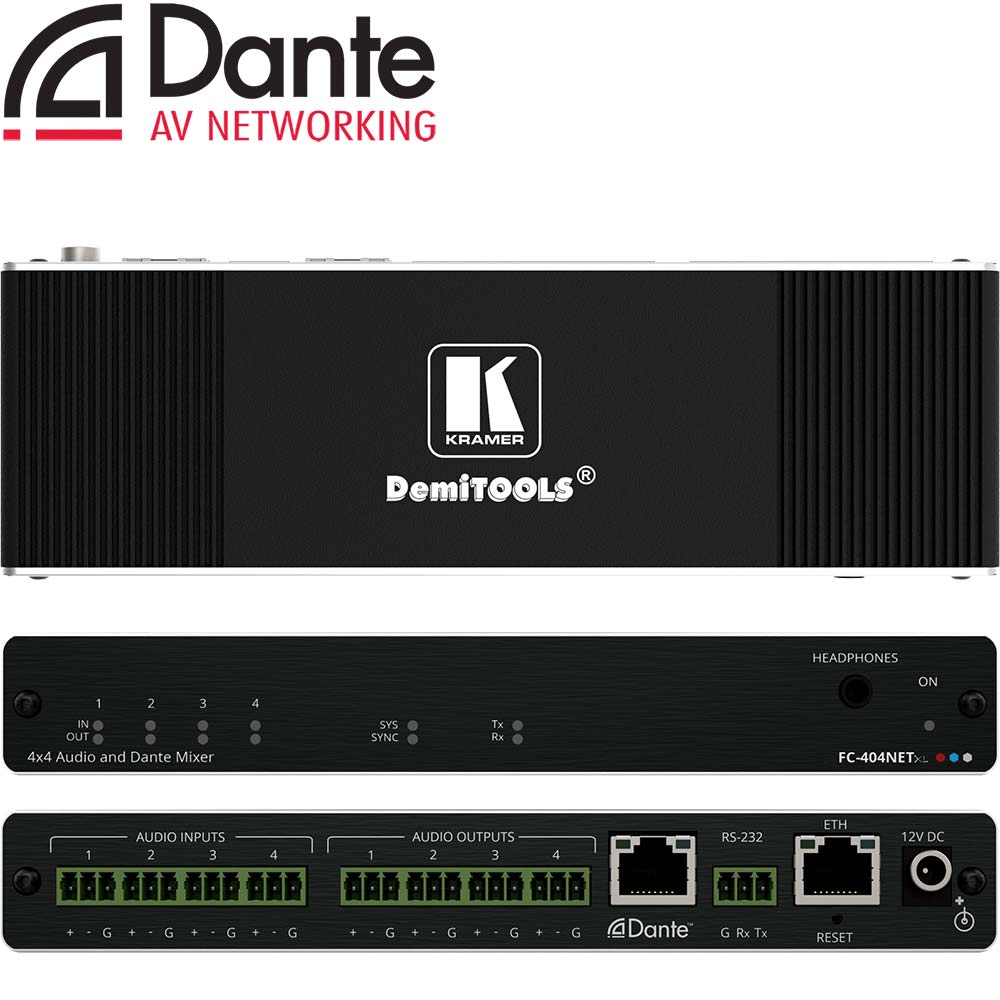

Bauform | Kramer DemiTOOL |
Gehäuse | Aluminum |
Abmessungen (BxTxH) | 19,05 cm x 5,96 x 2,74 cm |
Gewicht (netto) | ca. 0,3 kg |
Kühlung | Konvektionslüftung |
Standards/ Vorschriften | |
Sicherheit | CE |
Umwelt | RoHs, WEEE |
Zubehör | |
Zubehör (inklusive) | 12 VDC Netzadapter |
Zubehör (optional) | 19 Zoll Rackadapter RK-T2B-B |
