Dieses Produkt ist End of Life (EOL) und wurde von PTN Electronics vom Markt genommen. Bitte kontaktieren Sie Ihren Ansprechpartner bei U.T.E. um zu erfahren, ob es noch Restbestände gibt.
Alternativ können wir Ihnen folgende Produkte empfehlen:
Wenn Sie Fragen zu den Alternativprodukten haben oder eine kostenlose Beratung bezüglich der Auswahl des für Sie richtigen Alternativproduktes wünschen, kontaktieren Sie bitte Ihren Ansprechpartner bei U.T.E.

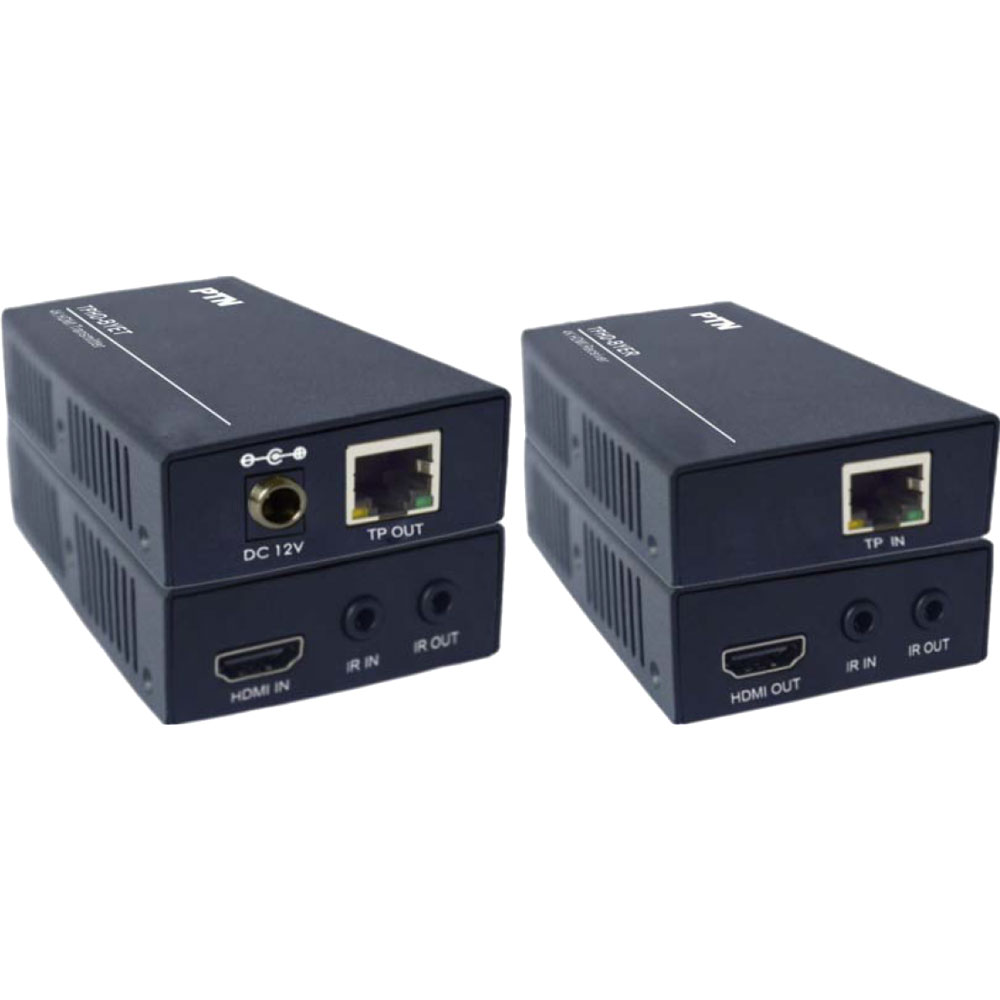

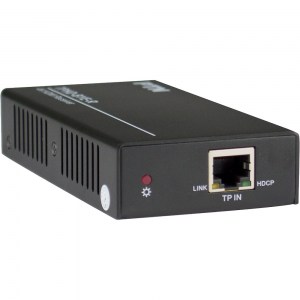

Der PTN TPHD-BYE ist ein HDBaseT Extender für HDMI- und IR-Signale.

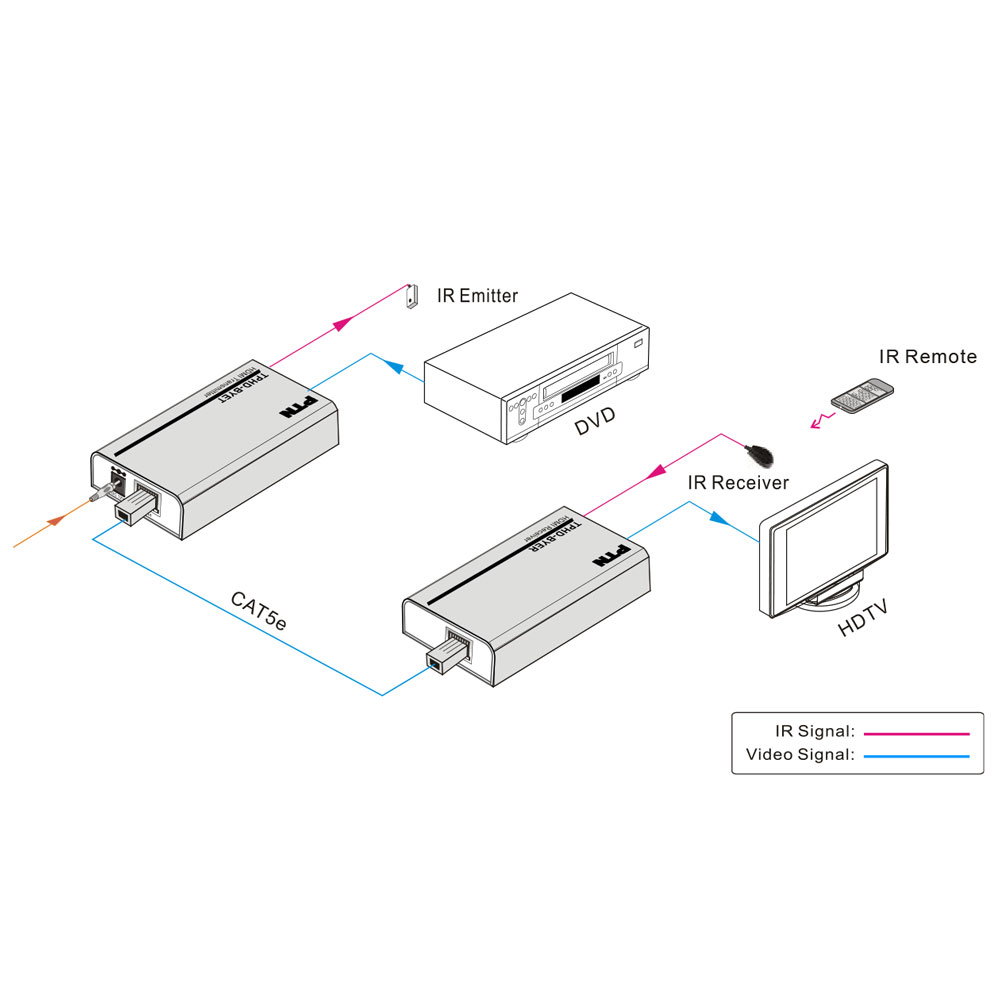

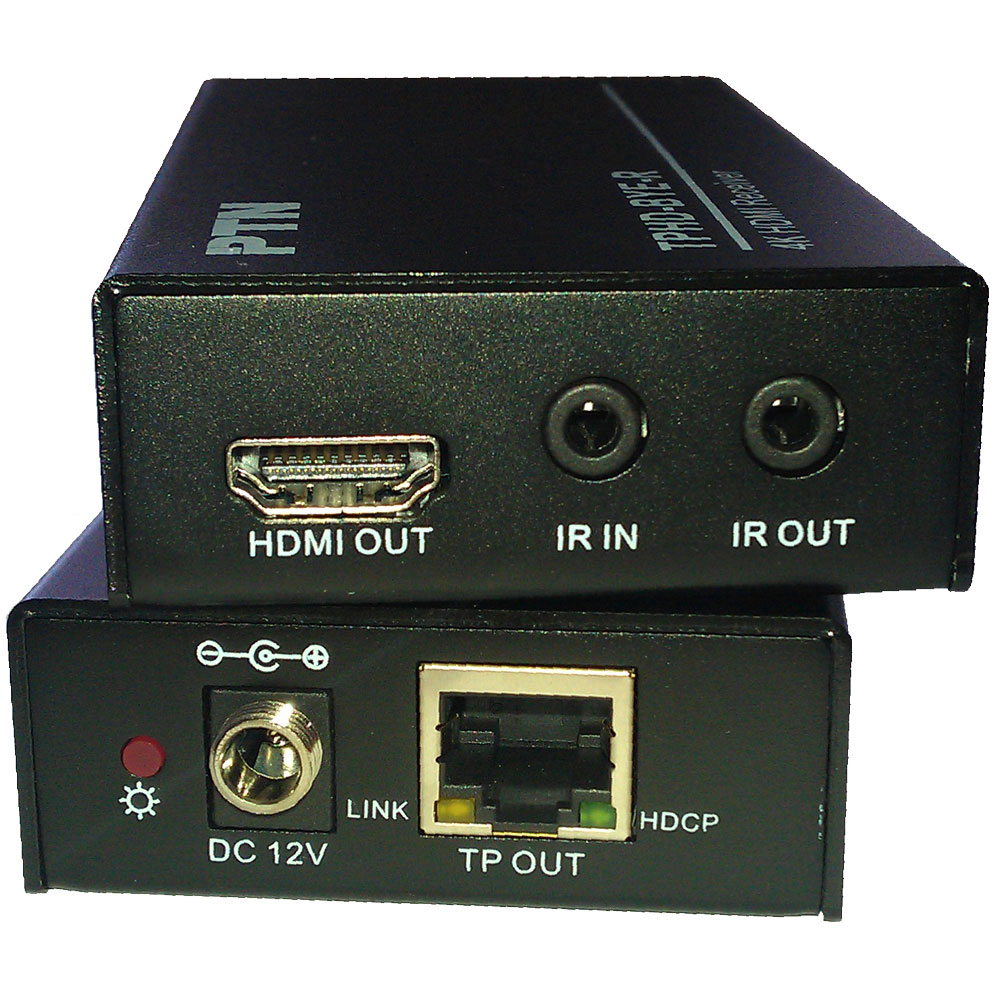

Das HDMI-Extender-SET TPHD-BYE von PTN verlängert Ihr HDMI-Signal über eine Distanzen von bis zu 70m über ein einfaches Netzwerkkabel (CAT5e/6/7), überträgt die Steuersignale (Infrarot) in beide Richtungen und stellt via PoC die Stromversorgung des HDMI-Receivers sicher.
TPHD-BYE-T | TPHD-BYE-R | |
---|---|---|
Input | ||
Eingangssignal | 1x HDMI, 1x IR |
1x HDBaseT (RJ45), 1x IR |

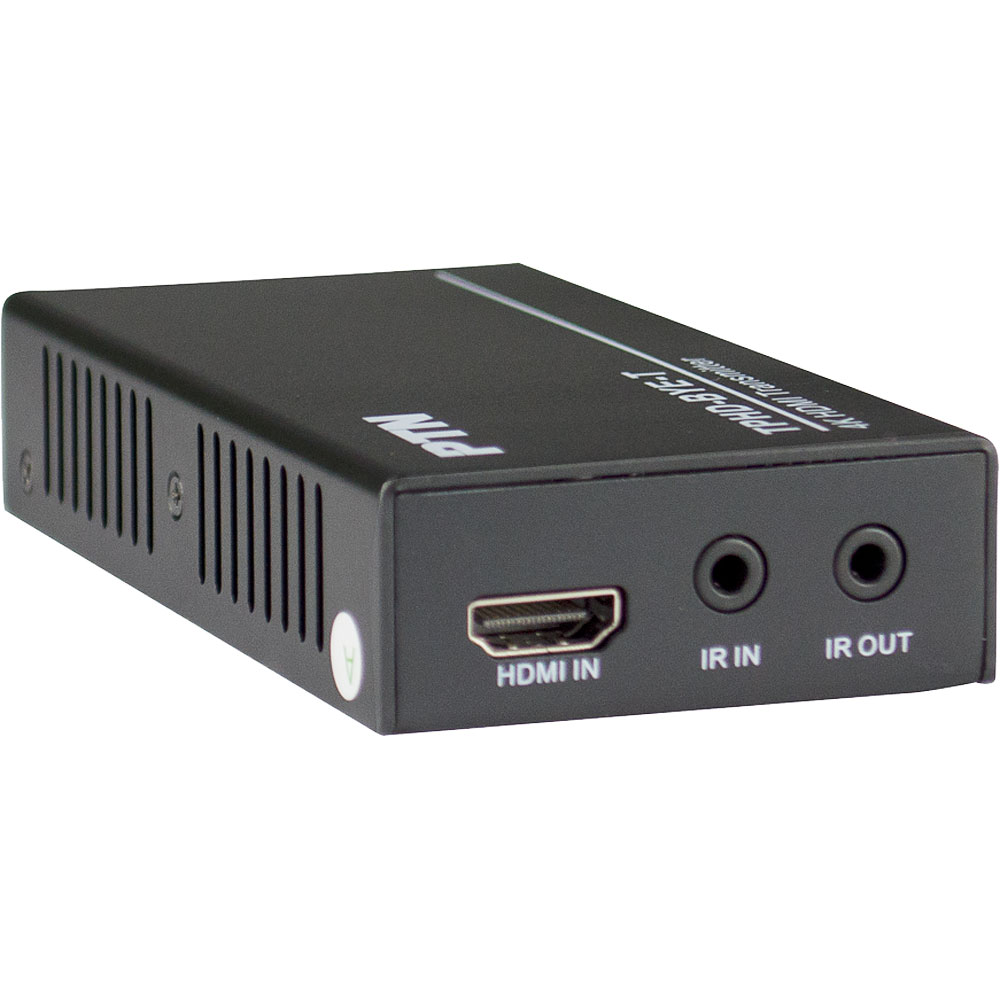

Eingänge | 1x HDMI-Buchse, 1x IR (3,5mm Klinke) |

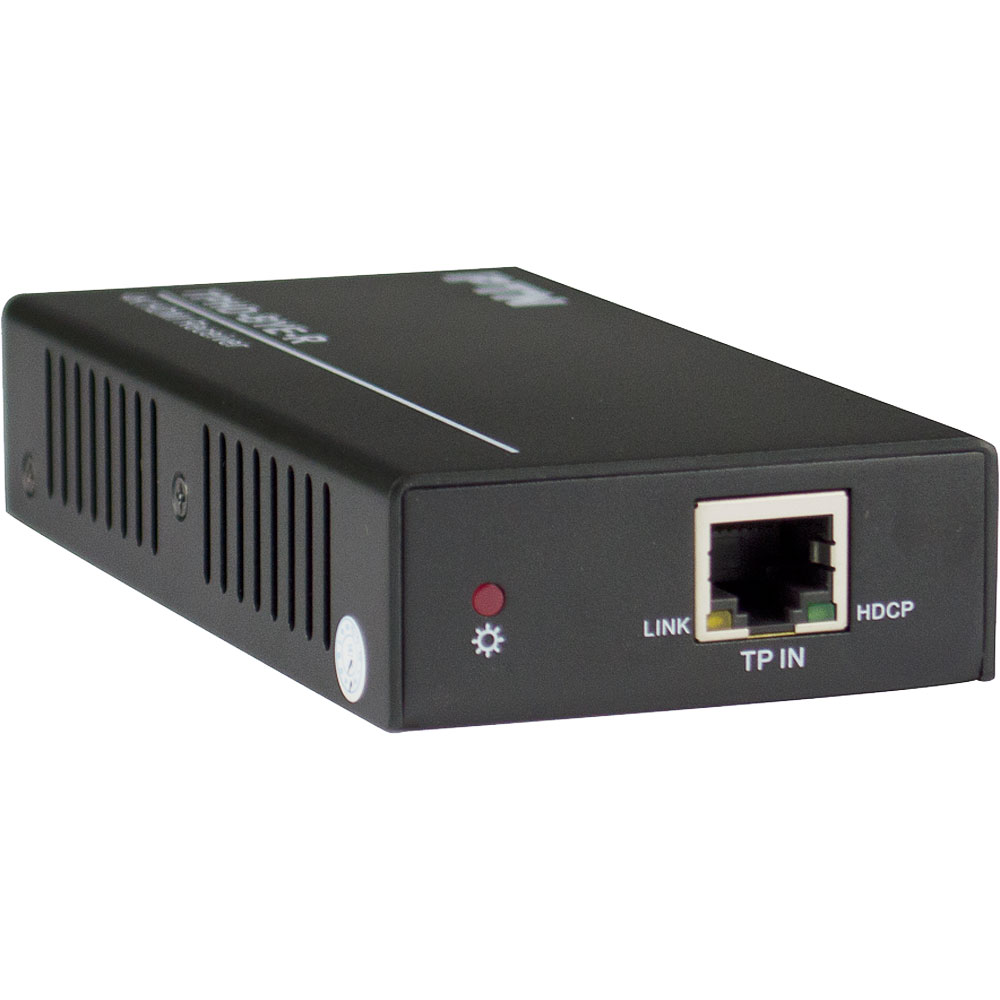

1x HDBaseT (RJ-45), 1x IR (3,5mm Klinke) |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Audio | Digital-Audio über HDMI-Audio-Übertragung | Digital-Audio über HDMI-Audio-Übertragung |
Output | ||
Ausgangssignal | 1x HDBaseT (RJ45), 1x IR |
1x HDMI, 1x IR |

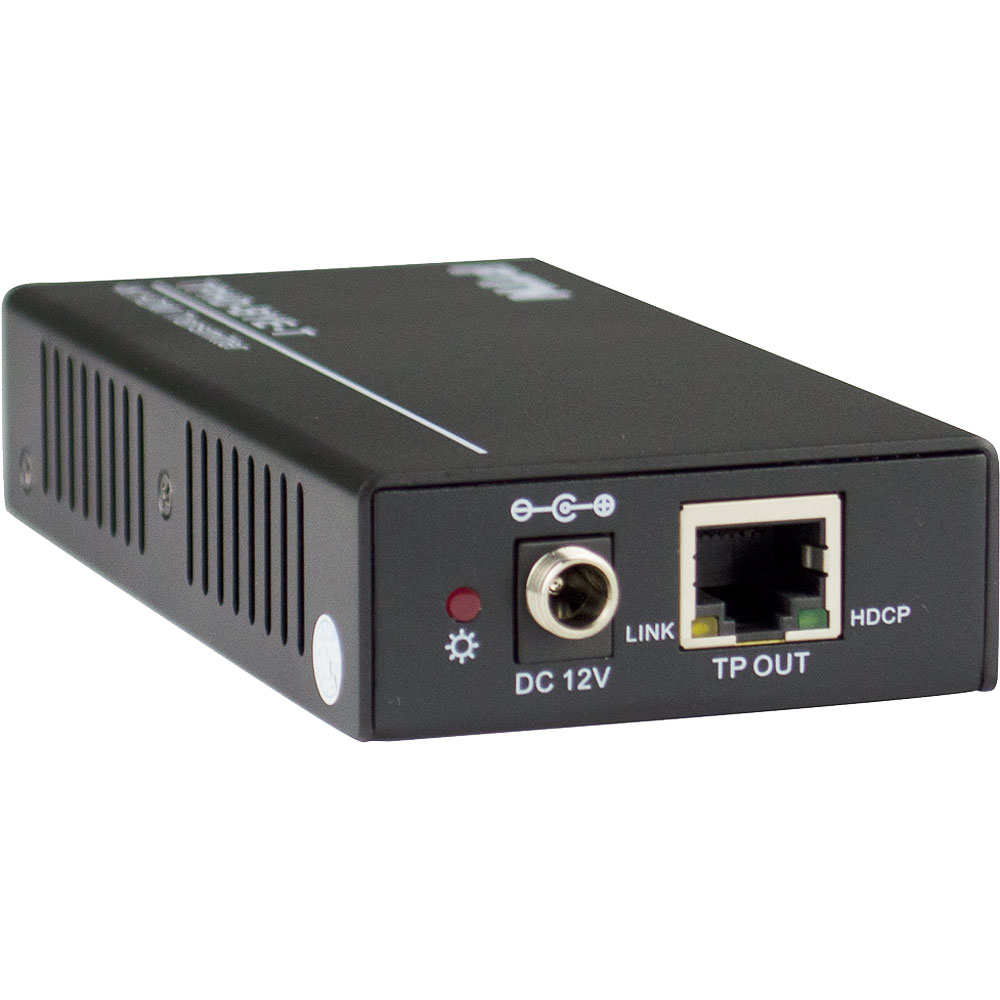

Ausgänge | 1x HDBaseT (RJ-45), 1x IR (3,5mm Klinke) |

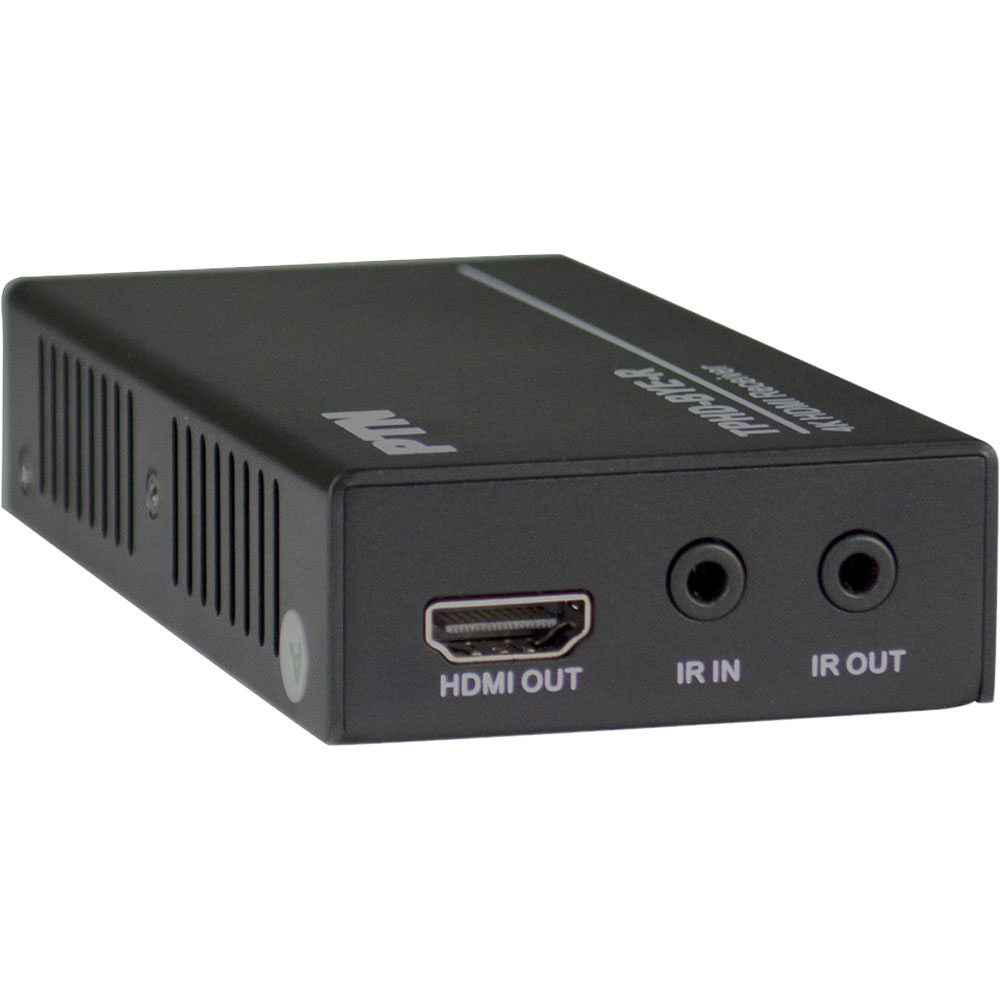

1x HDMI-Buchse, 1x IR (3,5mm Klinke) |
Videosignal | HDMI 1.4 | HDMI 1.4 |
Übertragungsmodus | HDBaseT | HDBaseT |
Unterstützte Auflösungen | ||
HDMI | 480i, 480p, 576i, 576p, 720p, 180i, 1080p, 4Kx2K (UHD), 1080p 3D | |
DVI | 640x480 @ 60Hz, 640x480 @ 72Hz, 640x480 @ 75Hz, 800x600 @ 60Hz, 800x600 @ 72Hz, 800x600 @ 75Hz, 1024x768 @ 60Hz, 1024x768 @ 70Hz, 1024x768 @ 75Hz, 1280x720 @ 60Hz, 1280x1024 @ 60Hz, 1280x1024 @ 75Hz, 1600x1200 @ 60Hz, 1920x1080 @ 60Hz, 1920x1200 @ 60Hz, | |
Allgemein | ||
Auflösungs Bereich | 640x480 @ 60 Hz ~ 3840x2160 (4K x 2K) | |
Reichweite | bis zu 70m | |
SNR | >70dB @ 100MHz - 100m | |
Bandbreite | 10,2 Gbps | |
THD | <0,005% @ 1kHz | |
HDMI Standard | HDMI 1.4 und HDCP | |
Scheinwiderstand | 75Ω | |
Strom | ||
Stromaufnahme | 12V DC, 9,6W | |
Stomversorgung | über externes Netzteil (12V DC, 1A) im Lieferumfang enthalten |
durch den Transmitter über CAT-Kabel (PoC) |
Umweltbedingungen | ||
Temperaturbereich | -0°C bis +60°C | |
Luftfeuchtigkeit | 10% bis 90% | |
Physikalische Eigenschaften | ||
Gehäuse | Aluminium | Aluminium |

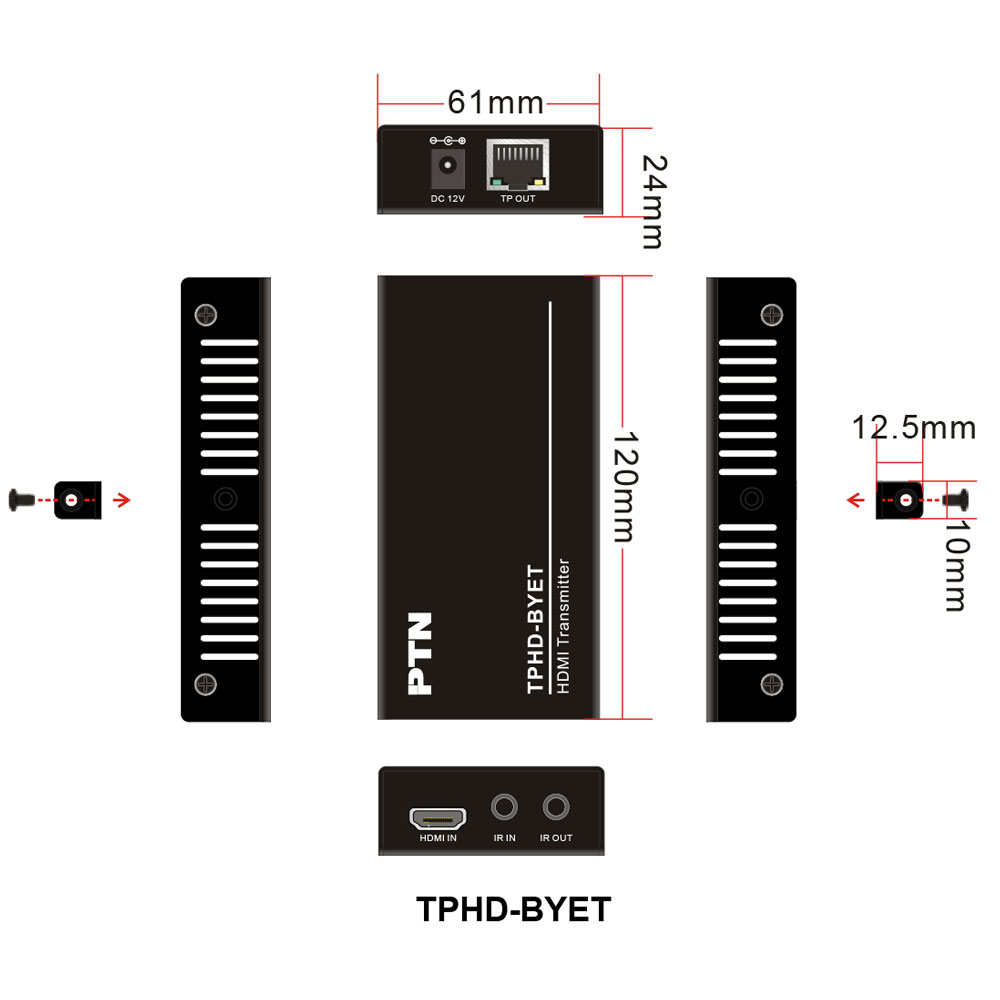

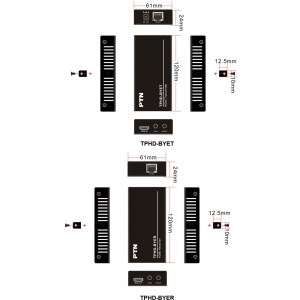

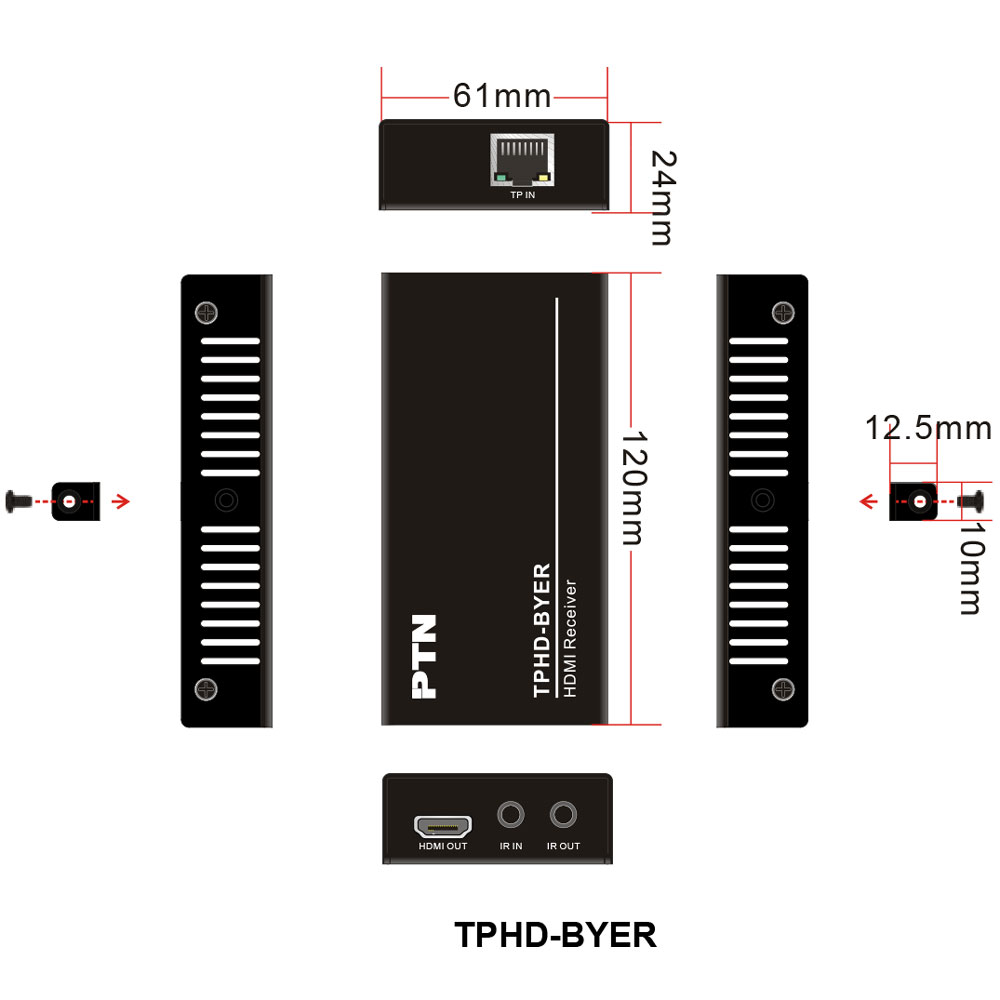

Abmessungen (BxHxT) | 61mm x 24mm x 120mm | 61mm x 24mm x 120mm |
Gewicht | 0,28kg | 0,28kg |
Dei Installation und Einrichtung des HDMI-Extender-SETs TPHD-BYE von PTN ist in 5 einfachen Schritten erledigt.
