16x16 VGA-Matrix: VM-1616T von ATEN
Drucken
ATEN VanCryst™
VGA-Matrix-Switch über Cat5/6
mit Bild- und Tonübertragung, RS232 und Over IP-Steuerung
19''-Rack-Montage möglich

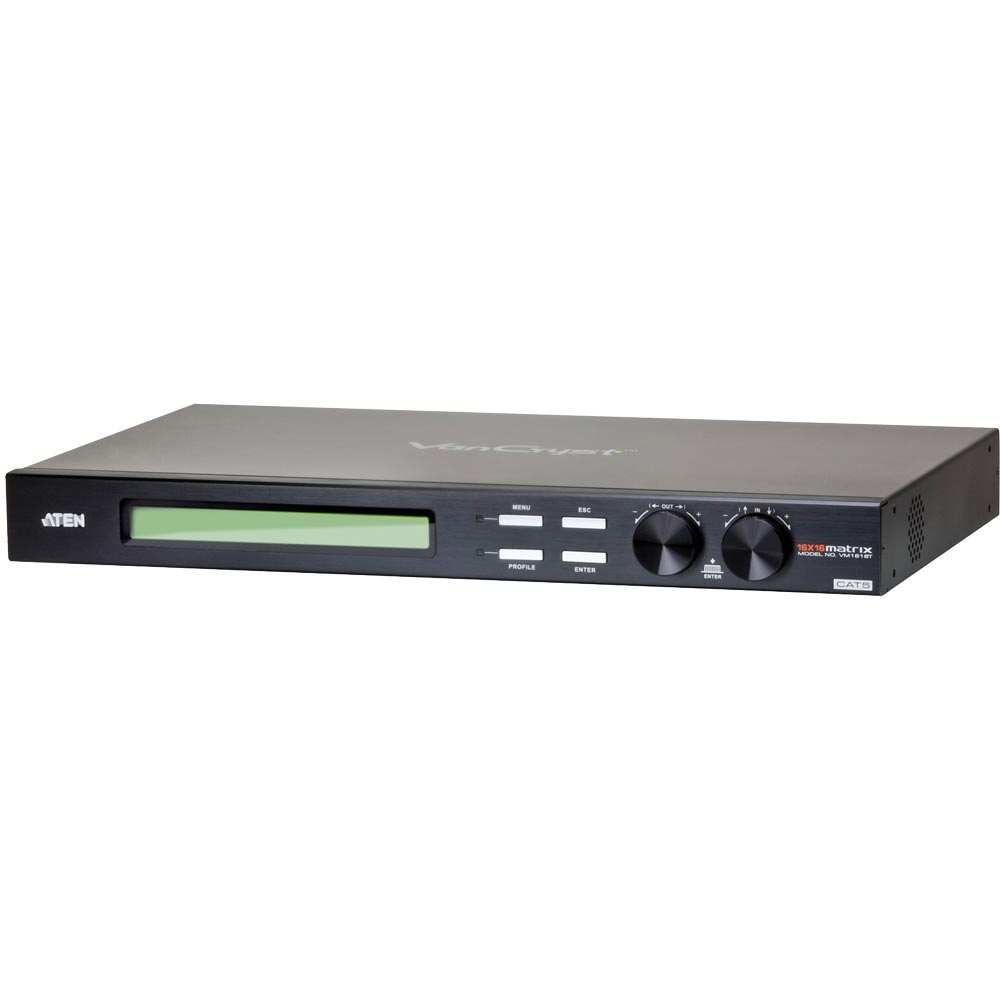

videotechnik_vga-matrix_aten_vm1616t

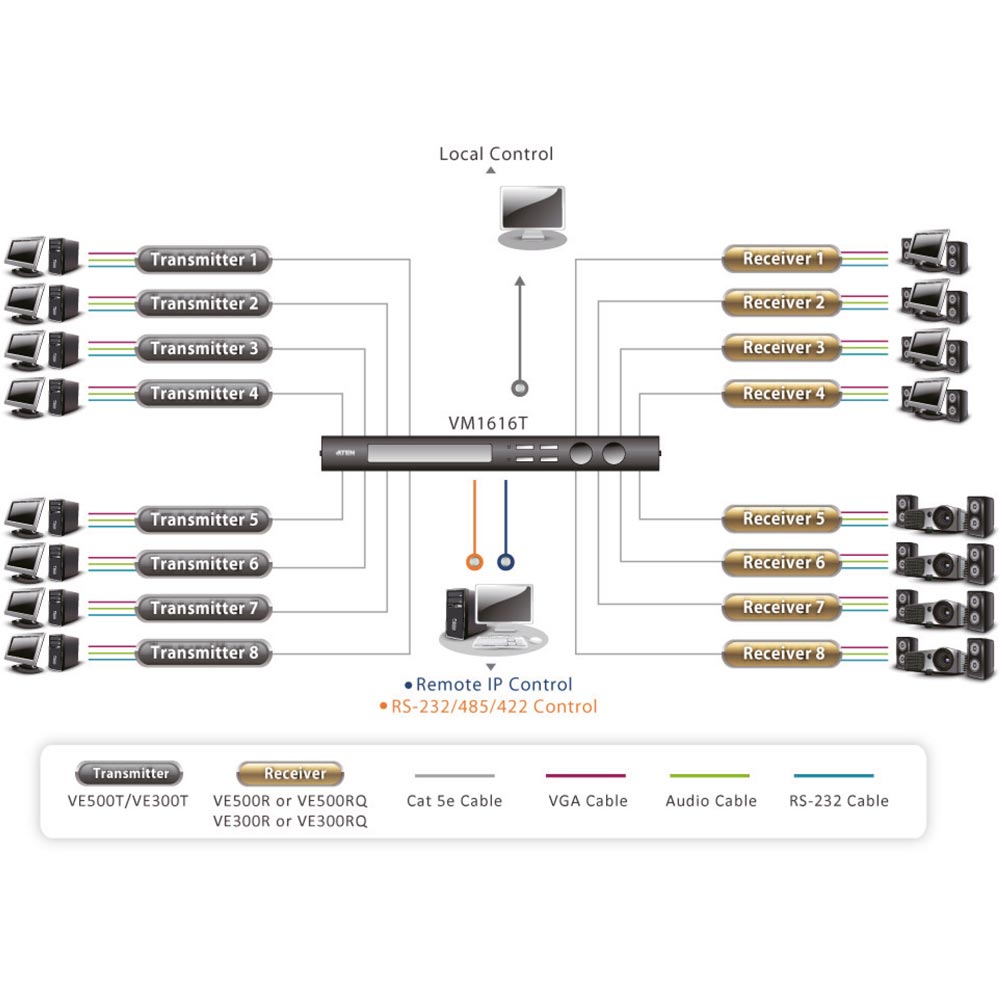

videotechnik_vga-matrix_aten_vm1616t_dia

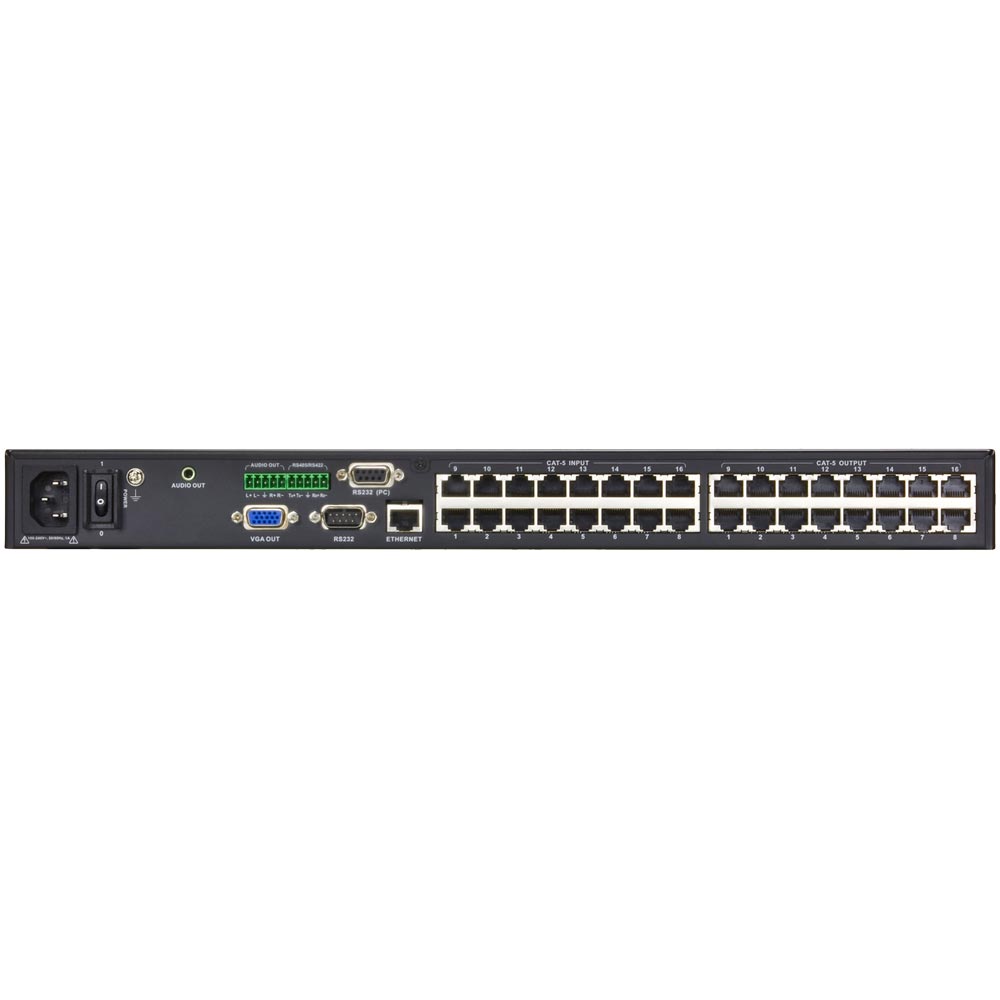

videotechnik_vga-matrix_aten_vm1616t_rueckseite-anschluesse

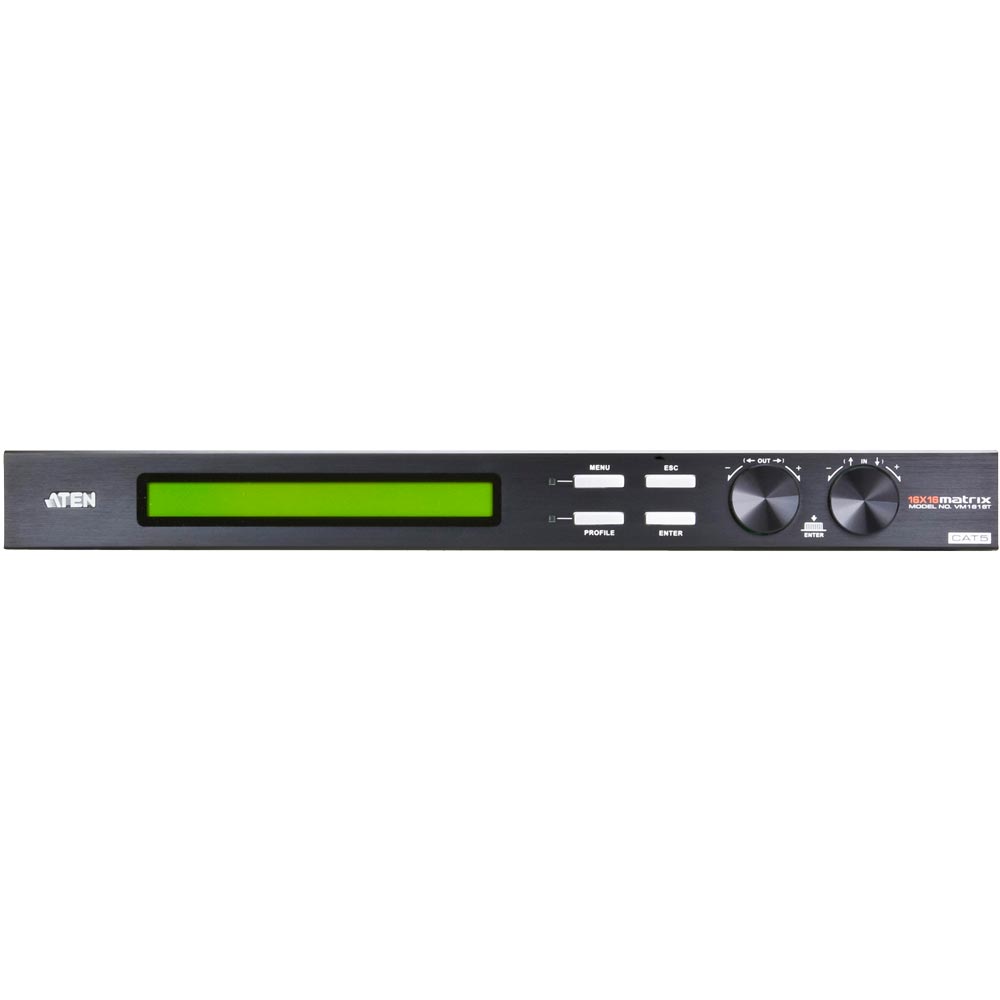

videotechnik_vga-matrix_aten_vm1616t_front

16x16 VGA-Matrix: VM-1616T von ATEN

Bewertung: Noch nicht bewertet
Artikelnummer: ATEN VM1616T
EAN: 4710423778092
ATEN VanCryst™
VGA-Matrix-Switch über Cat5/6
mit Bild- und Tonübertragung, RS232 und Over IP-Steuerung
19''-Rack-Montage möglich
Allg. Produktbeschreibung

16x16 VGA-Matrix-Switch für Cat. 5e/6 mit Bild- und Tonübertragung, RS-232 und Over IP-Steuerung

Die VanCryst™ Media-Matrix-Lösung VM1616T besteht aus der Kombination eines 16x16-A/V-Matrix-Switches für Cat5-Kabel VM1616T und einer A/V Over Cat5-Verlängerung VE500 / VE300.

Der ATEN VM1616T ist ein Matrix-Switch, der Ton-, Bild- und RS-232-Signale über Entfernungen von bis zu 300 m bei Bildauflösungen bis 1920 x 1200 überträgt.
Die Videomatrix VM1616T von ATEN empfängt die Signale von 16 A/V-Signalquellen und leitet sie an 16+1 A/V-Displays weiter. Der Marix-Switch VM1616T bietet dabei verschiedene praktische Möglichkeiten, auf die Signalquellen zuzugreifen und diese zu steuern: lokal, über die vorderseitigen Drucktasten und über die serielle RS-232- / RS-485- / RS-422-Schnittstelle sowie ferngesteuert über das Internet über eine per Web-Browser bedienbare Oberfläche.

Die Media-Matrix-Lösung eignet sich optimal, wenn es darum geht, Bild und Ton über große Entfernungen an verschiedene Orte flexibel und sicher zu übertragen. Der VM1616T lässt sich in die verschiedensten Szenarien integrieren, z.B. für Bildschirme in Kasinos, im öffentlichen Nah- und Fernverkehr, Logistikzentren, Verkehrsüberwachungseinrichtungen, Schifffahrtssicherheit in Hafenanlagen, Überwachung von Industrieanlagen usw.

Features der 16x16 Audio-/Video-Matrix VM1616T von ATEN

  • Verbindet zusammen mit einer VE500 oder VE300 A/V Over Cat 5-Verlängerung einen beliebigen von 16 A/V-Signaleingängen mit einem beliebigen der 16 A/V-Signalausgänge
  • Lange Übertragungsstrecken – bis 300 m zwischen den VE500T- / VE300T-Sende- und den VE500R- / VE500RQ- bzw. VE300R- / VE300RQ-Empfangseinheiten
  • Einfache Umschaltung zwischen mehreren Signalquellen und mehreren Bildschirmen
  • Lokale Bedienung:
    • LCD-Display und Drucktasten auf der Vorderseite:
    • Serieller Controller
  • Bedienung von der Gegenstelle:
    • Grafische Benutzeroberfläche für Web-Browser
    • Telnet
  • Unterstützt einen zusätzlichen lokalen Bildschirm – ergibt eine zusätzliche Signal-Ausgabe
  • Verbesserte Grafikqualität – Auflösungen bis 1920 x 1200 bei 60 Hz; DDC2B
  • Stereo- und symmetrische Tonübertragung
  • Automatische und manuell einstellbare Bildqualität
  • Unabhängige Umschaltung zwischen Ton- und Bildsignalquellen – jede beliebige Tonsignalquelle kann zusammen mit jeder Bildsignalquelle ausgegeben werden
  • Firmwareaktualisierung möglich
  • Rack-Montage möglich
Spezifikation

Technische Daten des 16x16 VGA-Matrix-Switch mit Bild- und Tonübertragung, RS-232 und Over IP-Steuerung

  • Eingänge: Maximal 16
  • Bildschirmanschlüsse: Direkt 1 (Lokal), Maximal 17 (1 x lokaler Bildschirm; 16 x VE500R-/RQ-Empfangseinheiten)

Anschlüsse:

  • Lokale Audio-Ausgänge:
    • Symmetrisch 1 x Schraubbuchse, 5-polig Stereo
    • 1 x Mini-Stereo-Buchse (3,5mm-Klinken-Buchse) (grün)
  • Lokale Grafikausgänge: 1 x VGA (HDB-15 Buchse) (blau)
  • Gerät an Gerät: A/V-Eingänge 16 x RJ-45 Buchse, A/V-Ausgänge 16 x RJ-45 Buchse
  • Ethernet: 1 x RJ-45 Buchse
  • Seriell:
    • RS-232: 1 x DB-9 Buchse (schwarz); 1 x DB-9 Stecker (schwarz)
    • RS-485 / RS-422: 1 x Schraubbuchse, 5-polig
  • LCD: 1 x LCD Modul
  • Stromversorgung: 1 x 3-polige Netzbuchse

Schalter

  • Ein- / Ausgang: 2 x Drehregler / Drucktasten
  • Menü: 1 x Drucktaste
  • Profil: 1 x Drucktaste
  • Esc: 1 x Drucktaste
  • Enter: 1 x Drucktaste
  • Ein/Aus: 1 x Kippschalter

LED-Anzeigen

  • Menü: 1 (grün)
  • Profil: 1 (grün)

Stromeingangswerte:

  • 100 - 240 V AC, 50-60 Hz, 1,0 A

Stromverbrauch:

  • 120 V / 34 W; 230 V / 35 W

Umgebung

  • Betriebstemperatur: 0 - 50 °C
  • Lagertemperatur: -20 - 60 °C
  • Feuchtigkeit: 0 -80% rel. Luftfeuchte, nicht kondensierend

Physische Eigenschaften

  • Gehäuse: Metall
  • Gewicht: 3,63 kg
  • Abmessungen: ( L x B x H ) 43,24 x 27,12 x 4,40 (1HE) cm

Lieferumfang des 16x16 A/V Matrix-Switch für VGA und Stereo- und symetrisches-Audio

  • 1x VM1616T 16 x 16 A/V-Matrix-Switch für Cat. 5-Kabel
  • 1x Netzkabel
  • 1x Montagekit für 19"-Rack
  • 2x Anschlussblöcke
  • 1x Benutzerhandbuch

16x16 VGA-Matrix-Switch für Cat. 5e/6 mit Bild- und Tonübertragung, RS-232 und Over IP-Steuerung

Die VanCryst™ Media-Matrix-Lösung VM1616T besteht aus der Kombination eines 16x16-A/V-Matrix-Switches für Cat5-Kabel VM1616T und einer A/V Over Cat5-Verlängerung VE500 / VE300.

Der ATEN VM1616T ist ein Matrix-Switch, der Ton-, Bild- und RS-232-Signale über Entfernungen von bis zu 300 m bei Bildauflösungen bis 1920 x 1200 überträgt.
Die Videomatrix VM1616T von ATEN empfängt die Signale von 16 A/V-Signalquellen und leitet sie an 16+1 A/V-Displays weiter. Der Marix-Switch VM1616T bietet dabei verschiedene praktische Möglichkeiten, auf die Signalquellen zuzugreifen und diese zu steuern: lokal, über die vorderseitigen Drucktasten und über die serielle RS-232- / RS-485- / RS-422-Schnittstelle sowie ferngesteuert über das Internet über eine per Web-Browser bedienbare Oberfläche.

Die Media-Matrix-Lösung eignet sich optimal, wenn es darum geht, Bild und Ton über große Entfernungen an verschiedene Orte flexibel und sicher zu übertragen. Der VM1616T lässt sich in die verschiedensten Szenarien integrieren, z.B. für Bildschirme in Kasinos, im öffentlichen Nah- und Fernverkehr, Logistikzentren, Verkehrsüberwachungseinrichtungen, Schifffahrtssicherheit in Hafenanlagen, Überwachung von Industrieanlagen usw.

Features der 16x16 Audio-/Video-Matrix VM1616T von ATEN

  • Verbindet zusammen mit einer VE500 oder VE300 A/V Over Cat 5-Verlängerung einen beliebigen von 16 A/V-Signaleingängen mit einem beliebigen der 16 A/V-Signalausgänge
  • Lange Übertragungsstrecken – bis 300 m zwischen den VE500T- / VE300T-Sende- und den VE500R- / VE500RQ- bzw. VE300R- / VE300RQ-Empfangseinheiten
  • Einfache Umschaltung zwischen mehreren Signalquellen und mehreren Bildschirmen
  • Lokale Bedienung:
    • LCD-Display und Drucktasten auf der Vorderseite:
    • Serieller Controller
  • Bedienung von der Gegenstelle:
    • Grafische Benutzeroberfläche für Web-Browser
    • Telnet
  • Unterstützt einen zusätzlichen lokalen Bildschirm – ergibt eine zusätzliche Signal-Ausgabe
  • Verbesserte Grafikqualität – Auflösungen bis 1920 x 1200 bei 60 Hz; DDC2B
  • Stereo- und symmetrische Tonübertragung
  • Automatische und manuell einstellbare Bildqualität
  • Unabhängige Umschaltung zwischen Ton- und Bildsignalquellen – jede beliebige Tonsignalquelle kann zusammen mit jeder Bildsignalquelle ausgegeben werden
  • Firmwareaktualisierung möglich
  • Rack-Montage möglich
